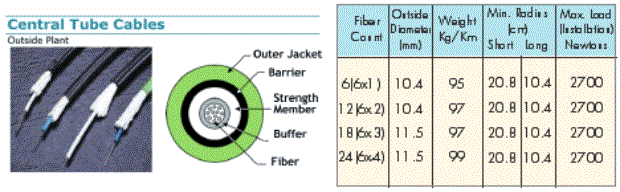

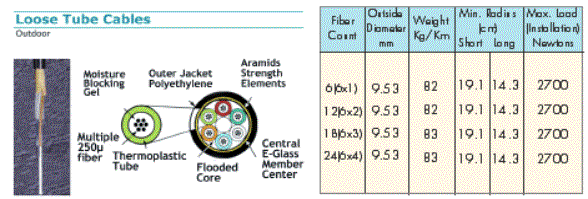

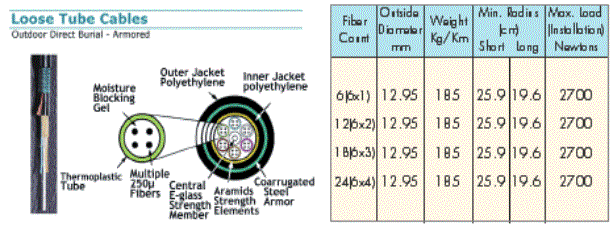

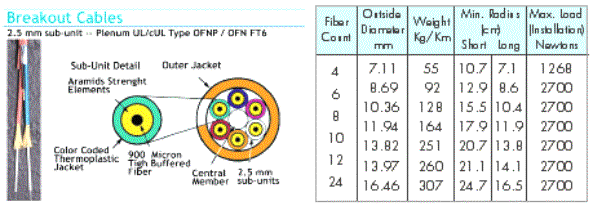

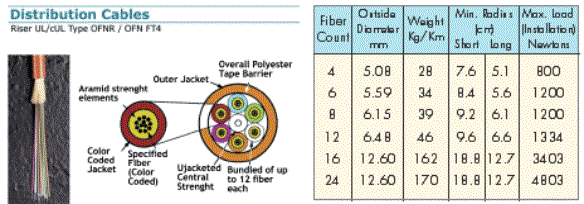

Cables de Fibra Optica

Cables de Fibra Optica

Características de los conectores

	UPC	APC
	< >	< >
Pérdida de inserción (db):	-0.15	-0.2
Pérdida de retorno (db):	-55	-70
Radios de Curvatura (mm):	8 ----15	5 -- ---8
Apex offset (µ):	0-----25	0-----25
Actual Angle (degrees):	-------	7.9---8.1
Key error (degrees):	-------	-0.15--+0.15
Fiber Height (nm):	-50---+150	-20---+450
Fiber Roughness (nm):	0------10	0------10
Ferrule Roughness (mm):	0------20	0------20

IMPEDANCIA CARACTERISTICA

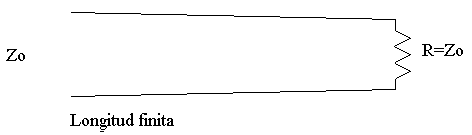

Se define como impedancia característica a la impedancia que presentaría una línea de transmisión de longitud infinita.

En la práctica:

En un sistema que trabaja a máxima eficiencia la impedancia del transmisor, la del receptor y la del cable deben ser iguales, de no ser así se producirán reflexiones que degradarán el funcionamiento del sistema.

Para el caso del cable coaxil sería:

Donde:

Zo= Impedancia característica en

r= Constante Dieléctrica del núcleo (relativa al vacío).

D= Diámetro del núcleo en mm.

d= Diámetro del conductor central en mm.

Nótese que la impedancia característica no depende de la longitud del cable ni de la frecuencia.

VELOCIDAD DE PROPAGACION

Llamamos así a la velocidad a la que la señal viaja a través del cable. En el vacío, las ondas electromagnéticas viajan a la velocidad de la luz. En el cable, viajan a velocidades ligeramente inferiores.
La velocidad de propagación se expresa como un porcentaje de la velocidad de la luz en el vacío y está dada por la relación:

Donde:

Vp = Velocidad de propagación (% de la velocidad de la luz en el vacío)

r = Constante dieléctrica del núcleo (relativa al vacío)

Nótese que la velocidad de propagación solo depende del material con que esta hecho el dieléctrico y que si el dieléctrico fuera vacío, la velocidad de propagación seria 100 % o sea la velocidad de la luz.

CAPACIDAD CARACTERÍSTICA

No es otra cosa que la capacidad eléctrica entre el conductor central y el blindaje.

Su formula es la siguiente:

Donde:

Co= Capacidad característica en pf/m.
D= Diámetro del dieléctrico en mm.
d= Diámetro del conductor central en mm.
r= Constante dieléctrica del núcleo (relativa al vacío).

ATENUACIÓN

Es la pérdida de potencia eléctrica a lo largo del cable.

Su formula es la siguiente:

Donde:

A = Atenuación en db/100 m.
rd= Resistividad del conductor central en .m.
rD= Resistividad del conductor externo en .m.
d = Diámetro del conductor central en mm.
D = Diámetro del dieléctrico en mm.
Zo = Impedancia característica del cable
f= Frecuencia en Mhz.
r = Constante dieléctrica del núcleo relativa al vacío.
df = Factor de disipación del dieléctrico.

PÉRDIDAS DE RETORNO

Como ya sabemos, si la impedancia de carga no es igual a la impedancia característica de la línea, se producirán reflexiones, es decir, parte de la energía que llegue a la carga será absorbida por esta y parte se reflejará hacia el transmisor.

Cualquier irregularidad en la impedancia a lo largo del cable hará las veces de carga desadaptada y provocará una reflexión.

Definimos como pérdidas de retorno a la relación en db entre la onda reflejada y la onda incidente.

Donde:

RL= Pérdidas de retorno en db.

Vr= onda de tensíon reflejada.

Vi= onda de tensíon incidente

Búsqueda Rápida

CABLES DE COBRE

Precios en Dlls Americanos mas I.V.A.

CABLE UTP Nivel 5, 4 Prs, 100 Mhz (Sólido)
MARCA	No. DE PARTE	COLOR	UNIDAD	PRECIO
LUCENT (1061)	106836950	GRIS	Bobina	USD 117.00
Belden	1583A	GRIS	Bobina	63.50
AMP	57248-4	GRIS	Bobina	71.80
CONDUMEX	664511	GRIS	Bobina	53.10
*Bobinas de 305 mts. (1,000 pies)*
*Solicite precio por metro*
*Solicite precio en nivel 3*

CABLE UTP Nivel 6, 4 Prs, 350 Mhz (Sólido)
MARCA	No. DE PARTE	COLOR	UNIDAD	PRECIO
BELDEN	1872A	GRIS	Bobina	USD 173.88
*Bobinas de 305 mts. (1,000 pies)*

CABLE UTP GIGASPEED, 4 Prs (Sólido)
MARCA	No. DE PARTE	COLOR	UNIDAD	PRECIO
LUCENT (1071)	107987166	GRIS	Bobina	USD 129.00
*Bobinas de 305 mts. (1,000 pies)*

CABLE UTP Nivel 5, 4 Prs, 100 Mhz (Sólido) Exteriores
MARCA	No. DE PARTE	COLOR	UNIDAD	PRECIO
COMMSCOPE	578	NEGRO	Bobina	USD 198.00
*Bobinas de 305 mts. (1,000 pies)*

CABLE UTP Nivel 5, 4 Prs, P/Cables de Parcheo
MARCA	No. DE PARTE	COLOR	UNIDAD	PRECIO
BERK-TEK	540053	AMARILLO	Bobina	USD 179.00
BERK-TEK	540121	GRIS	Bobina	179.00
BERK-TEK	540020	VERDE	Bobina	179.00
BERK-TEK	540022	AZUL	Bobina	179.00
*Bobinas de 305 mts. (1,000 pies)*

CABLE FTP Blindado, Nivel 5, 4 Prs, (Sólido)
MARCA	No. DE PARTE	COLOR	UNIDAD	PRECIO
BELDEN	1624R	GRIS	Bobina	USD 215.00
COMSCOPE	575	GRIS	Bobina	179.00
*POUYET	P55433AA	VERDE	Bobina	219.00
*Bobinas de 305 mts. (1,000 pies)*
*Bobina de 500 mts.
*Solicite precio por metro*
