Opala & Caravan Diplomata 89
Especificações Técnicas
DIMENSÕES (mm)
Comprimento total: 4.844 (Diplomata SE) e 4.812 (Caravan Diplomata SE)
Largura total: 1.766
Altura total: 1.408 (Diplomata SE) e 1.493 (Caravan Diplomata SE)
Distância entre eixos: 2.667
Bitola dianteira: 1.432
Bitola traseira: 1.410
MOTORES
Chevrolet 2.5L, a gasolina
Localização: dianteira, de 4 cilindros em linha, válvulas no cabeçote, tuchos hidráulicos e comando único lateral.
Sistema de ignição eletrônica.
Diâmetro do cilindro x Curso do pistão (mm): 101,6 x 76,2
Relação de compressão: 8,0:1
Cilindrada (litros): 2,5
Carburador: corpo simples, de fluxo descendente
Potência máxima líquida (ABNT-NBR-5484): 60 kW (82,0 cv), a 4.400 rpm
Torque máximo líquido (ABNT-NBR-5484): 275 Nm (28,0 mkgf), a 2.000 rpm
Chevrolet 4.1L, a gasolina
Localização: dianteira, de 6 cilindros em linha, válvulas no cabeçote, tuchos hidráulicos e comando único lateral.
Radiador selado e ventilador elétrico do radiador.
Sistema de ignição eletrônica.
Diâmetro do cilindro x Curso do pistão (mm): 98,4 x 89,7
Relação de compressão: 8,0:1
Cilindrada (litros): 4,1
Carburador: corpo simples, de fluxo descendente
Potência máxima líquida (ABNT-NBR-5484): 87 kW (118,0 cv), a 4.000 rpm
Torque máximo líquido (ABNT-NBR-5484): 275 Nm (28,0 mkgf), a 2.000 rpm
opala
opala
Chevrolet 2.5L, a álcool
Localização: dianteira, de 4 cilindros em linha, válvulas no cabeçote, tuchos hidráulicos e comando único lateral.
Sistema de ignição eletrônica.
Diâmetro do cilindro x Curso do pistão (mm): 101,6 x 76,2
Relação de compressão: 11,0:1
Cilindrada (litros): 2,5
Carburador: corpo simples, de fluxo descendente, com tratamento de níquel químico.
Potência máxima líquida (ABNT-NBR-5484): 65 kW (88,0 cv), a 4.000 rpm
Torque máximo líquido (ABNT-NBR-5484): 190 Nm (19,4 mkgf), a 2.500 rpm
Chevrolet 4.1L, a álcool
Localização: dianteira, de 6 cilindros em linha, válvulas no cabeçote, tuchos hidráulicos e comando único lateral.
Radiador selado e ventilador elétrico do radiador.
Sistema de ignição eletrônica.
Diâmetro do cilindro x Curso do pistão (mm): 98,4 x 89,7
Relação de compressão: 10,0:1
Cilindrada (litros): 4,1
Carburador: corpo simples, de fluxo descendente, com tratamento de níquel químico.
Potência máxima líquida (ABNT-NBR-5484): 99 kW (135,0 cv), a 4.000 rpm
Torque máximo líquido (ABNT-NBR-5484): 295 Nm (30,0 mkgf), a 2.000 rpm
TRANSMISSÕES
Alavanca de mudanças no assoalho
· 4 marchas sincronizadas à frente e uma à ré (para motores 4.1L - 6 cilindros)
- Relação de redução: 1.ª) 3,40:1 2.ª) 2,02:1 3.ª) 1,39:1 4.ª) 1,00:1 Ré) 3,57:1
· 5 marchas sincronizadas à frente e uma à ré (para motores 2.5L - 4 cilindros)
- Relação de redução: 1.ª) 3,40:1 2.ª) 2,16:1 3.ª) 1,38:1 4.ª) 1,00:1 5.ª) 0,84:1 Ré) 3,81:1

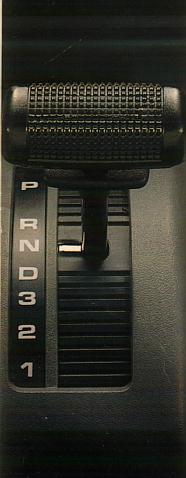

· Automática de quatro velocidades "Overdrive" (opcional para motores 2.5L - 4 cilindros álcool / 4.1L -
opala
opala
6 cilindros gasolina e álcool).
- Relação de redução: 1.ª) 2,48:1 2.ª) 1,48:1 3.ª) 1,00:1 4.ª) 0,73:1 Ré) 2,09:1
EIXO TRASEIRO
Relações do eixo traseiro (com transmissão manual):
- 3,54:1 para motor 2.5L - 4 cilindros
- 2,73:1 para motores 4.1L - 6 cilindros
Relações do eixo traseiro (com transmissão automática):
- 3,54:1 para motor 2.5L - 4 cilindros a álcool
- 3,08:1 para motores 4.1L - 6 cilindros a álcool / 4.1L - 6 cilindros a gasolina
DIREÇÃO
Volante absorvedor de energia; coluna de direção regulável tipo: hidráulica, de esferas recirculantes:
opala
opala
- Redução total: 15,7:1
FREIOS
De serviço: duplo circuito hidráulico com auxiliar a vácuo, a disco ventilado (rodas dianteiras) e a tambor, auto ajustável com válvula equalizadora de frenagem (rodas traseiras).
De estacionamento: mecânico, com aplicação nas rodas traseirascom alavanca localizada entre os bancos dianteiros.
SUSPENSÃO
Dianteira: independente, com molas helicoidais, braços de contrlo superior e inferior, barra estabilizadora e amortecedores pressurizados.
opala
opala
Traseira: molas helicoidais e molas auxiliares (microcelular), braços longitudinais, estabilizador lateral, amortecedores pressurizados.
PNEUS / RODAS
Radiais, cinta de aço 195 / 70SR14, sem câmaras.
opala
opala
Rodas de alumínio estabilizada 6J x 14 (exclusivas)
SISTEMA ELÉTRICO
Bateria: 12 v, 54 Ah
Alternador: 65A
CAPACIDADES
Tanque de combustível: 84 litros
Eixo traseiro: 0,9 litro
Câmbio: 2,4 litros (4 marchas); 2,2 litros (5 marchas)
Carter: 3,0 litros (4 cilindros); 4,0 litros (6 cilindros)
Sistema de arrefecimento: 9,5 litros (4 cilindros); 11,0 litros (6 cilindros)
Porta-malas: 396 litros (Diplomata SE)
Compartimento de malas: 815 litros com o banco traseiro em posição normal e 1.492 litros com o banco traseiro escamoteado (Caravan Diplomata SE)
PESOS
Veículos em condições de marcha: 1.262 Kg (Diplomata SE - 4 cilindros); 1.332 Kg (Diplomata SE - 6 cilindros); 1.266 Kg (Caravan Diplomata SE - 4 cilindros) 1.336 Kg (Caravan Diplomata SE - 6 cilindros)
Carga útil (5 passageiros e bagagem): 420 Kg (Diplomata SE) e 450 Kg (Caravan Diplomata SE)
opalaDados de posição final por parte da Chevrolet, que estavam sujeitos a alterações sem prévio aviso. (08/88)
