FILTROS ACTIVOS



VENTAJAS DE LOS FILTROS ACTIVOS



·        Permiten eliminar inductancias

·        Facilitan el diseño de filtros complejos mediante la asociación de etapas simples

·        Pueden proporcionar una gran amplificación de la señal de entrada

·        Permiten una mayor flexibilidad de los proyectos









DESVENTAJAS



·        Requieren una fuente de alimentación

·        Su respuesta en frecuencia está limitada por la capacidad de los OPAMS utilizados

·        Es imposible su aplicación en sistemas de media y alta potencia

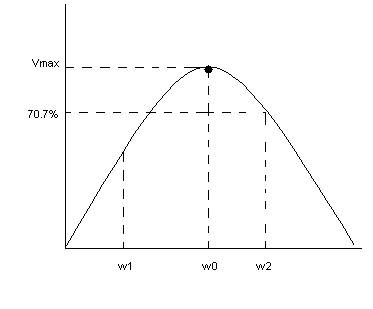

RESONANCIA, FACTOR Qo Y SELECTIVIDAD









     Zo(w)=R+j(Lw-1/wc)













   BW=w₂  - w₁





SELECTIVIDAD



Es la capacidad de un circuito para seleccionar una determinada frecuencia en un espectro de frecuencias dado.



Entre mayor es la selectividad mayor es el factor de calidad y el ancho de banda es mucho más estrecho.





Q=WoL/R



W₂= w₀ ( √1+ 1/4Qo² +1/2Qo)



W₁ = w₀ ( √1+ 1/4Qo² -1/2Qo)



BW= w₀/Qo

















ESTRUCTURTAS PARA LA REALIZACIÓN DE FILTROS



MFB: estructura de retroalimentación múltiple



VCVS: estructura de fuente de voltaje controlada por voltaje



VENTAJAS



·        Estabilidad

·        Baja impedancia de salida

·        Facilidad de ajuste de frecuencia

·        Pocos componentes





DESVENTAJAS



·        Máximo valor de Qo=10

·        MFB invierte la polaridad





FILTRO PB DE PRIMER ORDEN ESTRUCTURA VCUS









K=1+R₃ / R₂



R₁= R₂ || R₃



R₂ = (k/ k-1) R₁



R₃  = kR₁









FILTRO PB DE  SEGUNDO ORDEN ESTRUCTURA MFB







K=-R₂ / R₁



R₂ = 2(K+1) / (√a C₂ +  a² C₂ ² –4bC₁ C₂ (k+1)) wc



R₁ = R₂ / k



R₃ = 1/ bC₁ C₂ wc² R₂



C₁ <= a² C₂ / 4b(k+1)









FILTRO PB DE SEGUNDO ORDEN ESTRUCTURA VCVS









C₁ = ((a² + 4b(k-1))C₂) / (4b)



K= 1+ (R₄/R₃)



R1= 2 /( (aC₂ + √(a²+4b(k+1))C₂² – 4bC₁ C₂ ) wc)





R₂ = 1/ (bC₁ C₂ R₁ wc²)



R₃= (k(R₁ + R₂)) / (k-1)

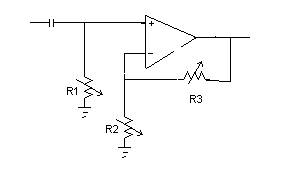

FILTRO PA DE PRIMER ORDEN ESTRUCTURA VCUS









K= -C₁ / C₂



R₁ = a / (2C₁ + C₂) wc



R₂ = (2C₁ + C₂  )b / (aC₁ C₂ wc)































FILTRO  PA  SEGUNDO ORDEN ESTRUCTURA VCVS









K= 1+ (R₄ / R₃ )



R₁ = (4b) / (a + √a² +8b (k-1))wcC



R₂ = b / wc² C² R₁



R₃ = (kR₁) / (k-1)



R₄ = KR₁



R₁ = R₃||R₄



































FILTRO PASA BANDA SEGUNDO ORDEN ESTRUCTURA MFB







f_{0 =} √ f_c1 f_c2



R₃= 2Q₀ / W₀C



K<2Q₀²



K= R₃ / 2R₁



R₁ = Q₀ / W₀C  K



R₂ = Q₀ / W_OC(2Q₀² -K)



































FILTRO RECHAZABANDA ESTRUCTURA VCUS









K=1



R₁ = 1/ (2Qo WoC)



R₂ = 2Qo / WoC



R₃ = R₁ || R₂
