EXPANSION A 8 ENTRADAS POR EL PUERTO PARALELO



Expansión a 8 entradas digitales para el puerto paralelo

Como ya es sabido, el puerto paralelo estándar sólo tiene 4 entradasdigitales. Algunas aplicaciones pueden necesitar más de las 4 entradas. En este caso esposible expandir las entradas mediante un sencillo circuito basado en un componenteelectrónico como el buffer 74LS157 para alimentar los datos en forma de dos nibbles(medio byte, 4 bits) mediante las entradas del registro de estado (4 o 5 líneas) hacia elpuerto paralelo. Se puede usar el registro de datos o el registro de control paraseleccionar el nibble.

Descripción del buffer 74LS157

Fig. El buffer 74LS157



Referencias

Entradas Salidas

I0a Entrada 0a Qa Salida Qa

I0b Entrada 0b Qb Salida Qb

I0c Entrada 0c Qc Salida Qc

I0d Entrada 0d Qd Salida Qd

I1a Entrada 1a

I1b Entrada 1b

I1c Entrada 1c

I1d Entrada 1d

Alimentación y operación

S Selección de nibble. (Bajo selecciona I0. Alto selecciona I1)

-Enable Habilitación del componente (mantener señal en bajo)

Vcc 5 voltios

Gnd Tierra

La fuente de 5 voltios para alimentar este circuito se puede obtenerdirectamente de la fuente de poder del PC, o del puerto de juegos (ver fuente dealimentación).

Modo de operación

Con el 74LS157 la selección se realiza a través del registro decontrol o de datos. En la figura que está a continuación se muestra en caso de que laselección sea a través del registro de control.

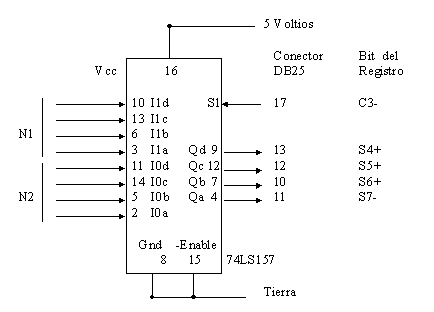

Fig. Conexión sugerida del 74LS157

Programación

El siguiente algoritmo permite leer los ocho bits de la entrada del74LS157

/* Inicio */

/* Selección del primer nibble */

Colocar 0 en el bit C3- para seleccionar el nibble N1

Leer el registro de estado en una variable, por ejemplo d_leido

Realizar la operación d_leido XOR con 128, para corregir el signo de S7-

Este resultado operar con AND 240, para descargar bits no deseados

Desplazar a la derecha 4 bits para colocarlo en el nibble de abajo

Almacenar el resultado de un lado

/* Selección del segundo nibble */

colocar 1 en el bit C3-, para seleccionar el nibble N2

Leer el registro de estado en una variable, por ejemplo d_leido

Realizar la operación d_leido XOR con 128, para corregir el signo de S7-

Este resultado operar con AND 240, para descargar bits no deseados

Realizar la operación OR del resultado con el nibble almacenadopreviamente

En el resultado final están los 8 bits leídos.

/* Fin */
