MANUTENÇÃO EM FONTES CHAVEADAS-03

 INTEGRADOS DE CHAVEAMENTO UTILIZADOS EM FONTES DE PC

O cicuito integrado de chaveamento(PWM) é o coração da fonte chaveada.Alguns circuitos integrados são muito usados em projetos de fontes para PC .Dentre estes o TL494 é sem duvida um dos preferidos.Outro que vez por outra aparece é o SG3524.Falaremos nesta ocasião principalmente destes dois componetes por serem os mais usados.
Existem casos em que o problema da fonte se concentra em torno desses componentes.Portanto é sempre bom providenciar a presença deles em seu estoque de reposição.Também providencie soquetes para os ci's , pois eles ajudam muito no caso de um diagnóstico precipitado com a troca do ci.

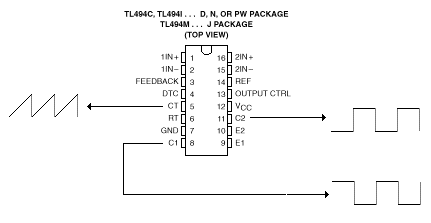

Na figura abaixo está a pinagem do TL494 fornecida pela Texas Instruments com alguns dos sinais mais importantes para o nosso intento que é diagnosticar a falha deste componente ou em torno dele:

Na figura , CT é o pino onde temos o capacitor que define a constante de tempo de oscilação.A onda indicada é fundamental para o funcionamento do CI e deve ser verificada de preferência com um oscilocópio.C1 e C2 são as saídas(coletores dos transistores de saída) do CI.Estes três sinais devem obrigatoriamente estar presentes para podermos descartar de início a hipotése de problemas nesta nesta seção da fonte .C1 e C2 devem ter uma aplitude de pico-a-pico aproximadamente igual a Vcc (pino 12).Vale destacar que o valor da tensão no pino 12(Vcc) deve estar entre 7 e 40 volts (usualmente de 10 a 15 volts)sendo estes valores os extremos da tensão de alimentação do CI e medidos em relação ao pino 7(GND).

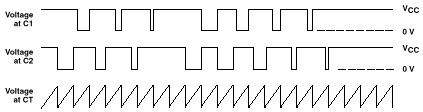

Obs.:As formas de onda de C1 e C2 são apenas um esboço para facilitar a assimilação.Assim ilustramos abaixo as próprias ondas sugeridas pelo datasheet do fabricante para os mais rigorosos:

Abaixo está a pinagem do SG3524 , fabricado pela SGS-THOMSON.+VI é o pino de alimentação que deve estar entre 8 e 40V com relação ao GROUND (pino 8). Os sinais são basicamente os mesmos do CI anterior só que agora nos pinos CT , COLLECTOR A e COLLECTOR B.
