TRIAC : CONSIDERAÇÕES PRÁTICAS

1-APARÊNCIA

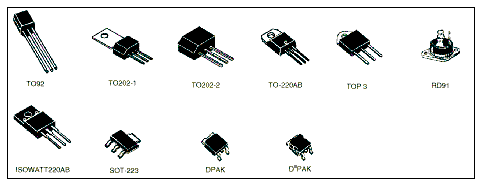

O triac é um dispodisitivo semicondutor do chamado grupo dos tiristores , usado no controle de médias e grandes potências.Um exemplo típico sua utilização é no seu estabilizador(obs.:alguns estabilizadores utilizam relés ano lugar do triac.).Na figura abaixo podemos observar alguns dos tipos de encapsulamentos fabricados pela SGS-THOMSON:

encapsulamentos
http://www.st.com

fig.01

Outros exemplos para potências mais altas, são mostrados a seguir:

fotos
fig.02

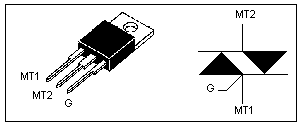

O invólucro mais conhecido é o TO220 (TO220AB e ISOWATT) dos quais se utlizam as séries TIC"xxx" ,BTA12"xxx" e vários tantos outros triacs mais comuns.Na figura a seguir temos um típico triac com seus terminais identificados e o seu símbolo.

simbolo_e_terminais
fig.03

2-IDENTIFICAÇÃO DOS TERMINAIS E TESTE

O triac possui três terminais(MT1 ,MT2 e gate(G)) que podem estar dispostos conforme a figura a seguir.Note no desenho novamenete o involucro TO220.Fixe esta disposição pois ela é a mais comum encontrada na prática.Obs.:as denominações dos terminais podem ser ligeiramente diferentes.


http://www.gallawa.com/microtech/triac.html

fig.04


Para testar o triac é necessário de preferência saber a disposição dos terminais e ter em mãos um ohmímetro para medir a resistência entre os terminais:

1-A resistência entre gate e MT1 deve ser baixa em ambos os sentidos(algo em torno de 10 a 200ohms);
2-Todas as outras combinações de medida de resistência entre os terminais deve ser muito alta.

barra
