TEEMME TALON/WE MADE HOUSE

JÄRJESTYS/ORDNING

• TYÖJÄRJESTYS
• Time table &deart line
• Pohjapiirrustus (luonnos)
• Pohjapiirrustus rakennus(kalustamaton ja kalustettu)
• Kansilehti
• Sisällys
• Työselostus

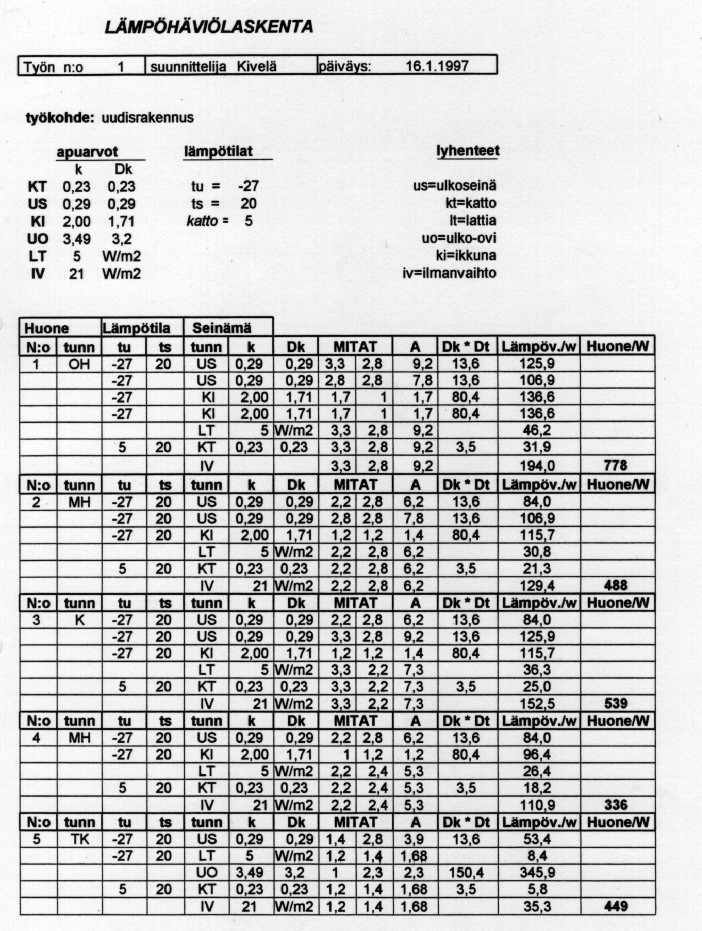

• Häviölaskut
• Julkisivut (3 kpl)
• Asemapiirros
• Vesi kv ja lv (kopio pohjapiirustuksesta)
• Lämmitys (kopio pohjapiirustuksesta)
• Viemäri (kopio pohjapiirustuksesta)
• Ilmastointi (kopio pohjapiirustuksesta)
• Sähköpiir. (kopio pohjapiirustuksesta)
• Linjapiirros
• Kattilahuone (oma kuva päältä ja -sivulta)
• DETALJIKUVAT SEURAAVISTA:
• Vesijohdon sisääntulo
• Saunan kiuas ja -ilmanotto aukko
• Kattilahoneen paloilma-aukko
• Jakotukit (kv Lv)
• Ilmastoinnin eristeestä
• Kattilan polttolaskelma Kiintea pa.

KUVAT JOTKA ON PIIRRETTÄVÄ/Dravings jotka tehtävä

JULKISIVU edestä
JULKISIVU Itä
JULKISIVU Länsi
Kalustamaton pohjapiirustus

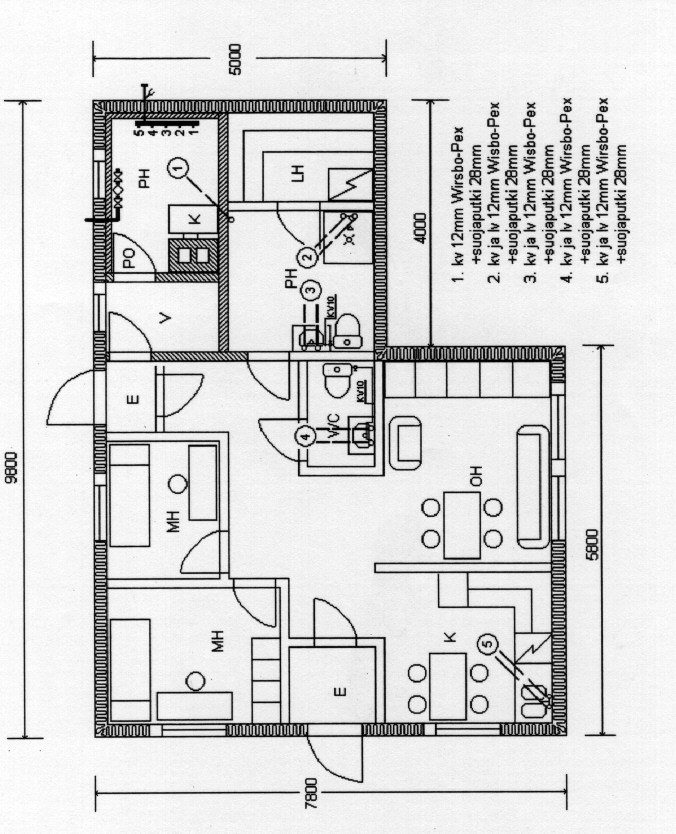

Lv-ja Kv-vesiputket
Viemäri putkisto

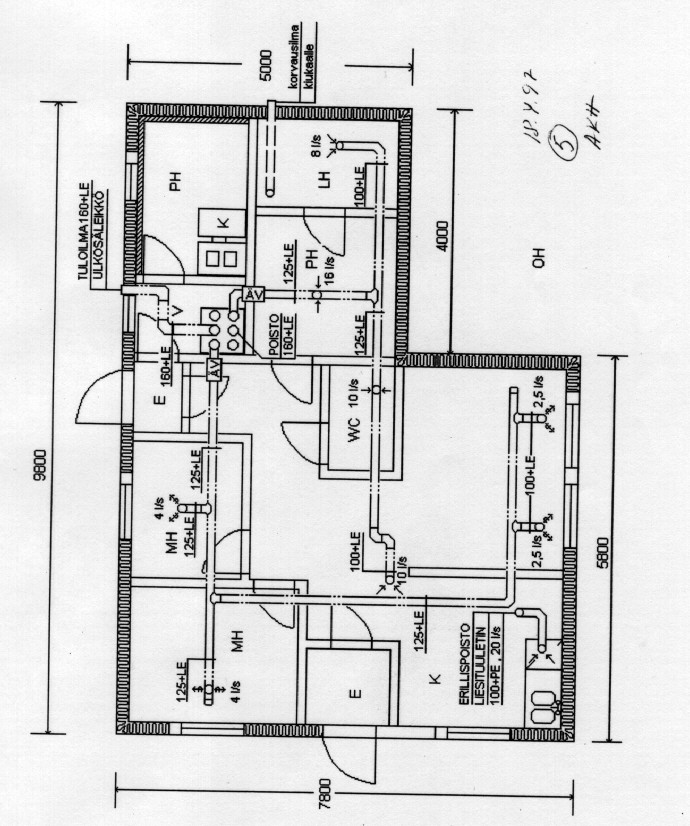

Ilmastointi putkistot ja -Kone
Lämmitys ja mukavuuslämmitys
Kattila ja varaaja, lasku tehtävä

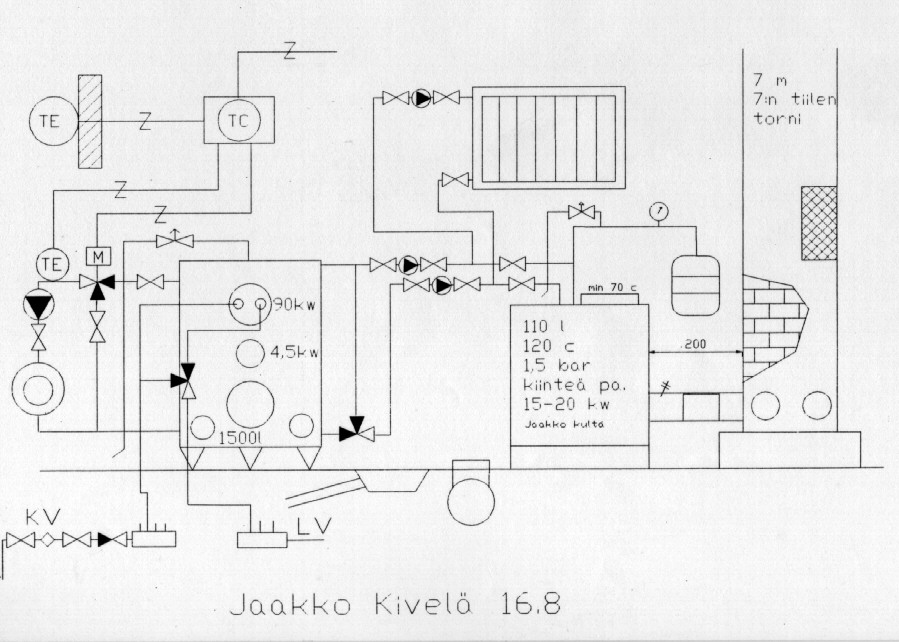

Kattilahuoneen periaate. Kiinteä pa.
Laskenta kaavat ja -arvot
Laskenta jatkuu... huonekohtainen energiankulutus

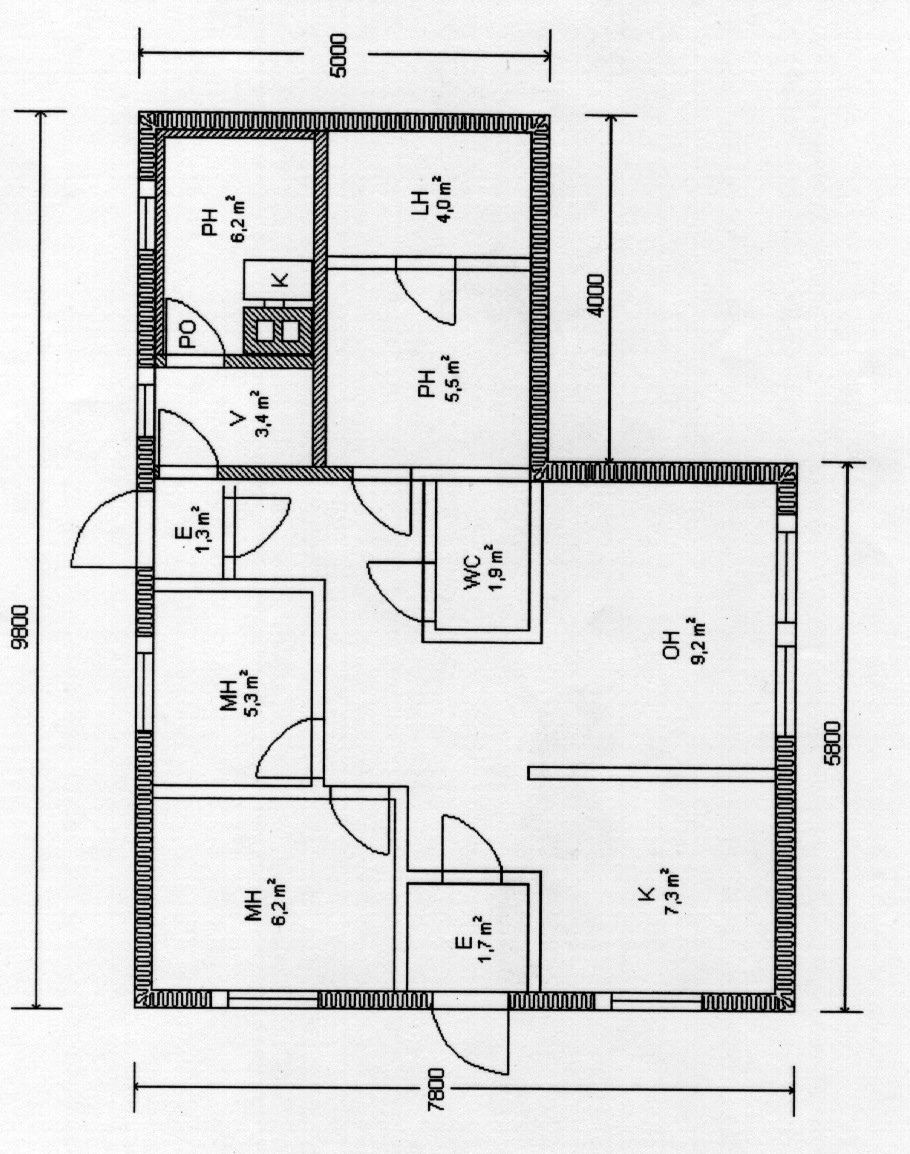

POHJA-piirustus malli
Tehtävä sanallisesti sekä kaavoja/taulukoita
Paisunta-astian mitoitus
Putkimateriaalit standardin mukaan
ARVOSTELU-kohteet
Kattila ja ensiöpiiri laskuin

VOIT LAINATA MITOITUS OHJEET YLLÄ OLEVASTA !

Työohjeita harjoitukselle

Tee kuvat ja piirustukset luonnosta lukuunottamatta Paint-

ohjelmalla.

Kolmantena vuonna tarkennetaan harjoitus työ CAD- ohjelmalla

ja kalustetaan sen avulla.

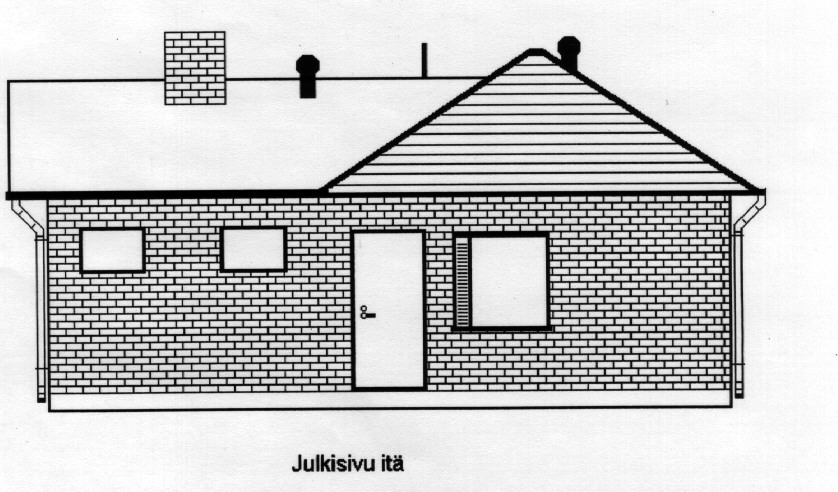

Tässä eräs julkisivumalli
