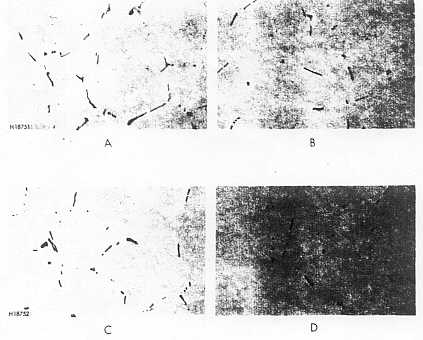

Numuneler, Mg2Si'ı katı eriyik içinde çözünmüş olarak tutmak için yüksek sıcaklıktan su ile soğutulmuştur. (A) döküm yapısı olup, aAlFeSi, BAlFeSi ve Mg2Si içermektedir. 510°C'de bir saat bekletilince, (B) yapısı elde edilmektedir. Bu yapıda, Mg2Si çözünmüş olup, gerek aAlFeSi, ve gerekse BAlFeSi'de bir değişiklik yoktur. 565°C'de 6 saat bekletilince, (C) yapısı oluşmaktadır. Burada, BAlFeSi, aAlFeSi haline dönüşmüş olup, elemanların şekli yuvarlaklaşmıştır. 593°C'de 24 saat bekleyince, aAlFeSi daha fazla yuvarlaklaşmaktadır.
