tabakasının ve renklendirilmesinin kesit şemaları
Şekil 1: Eloksal tabakasının yapısı

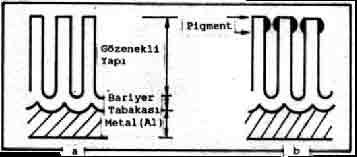

Şekil 2: Eloksal tabaksının natürel (renksiz) ve renklendirilmiş (daldırma boya)
durumlarının kesit şeması. (a): Naturel, (b): Daldırma boyama ile renklendirilmiş

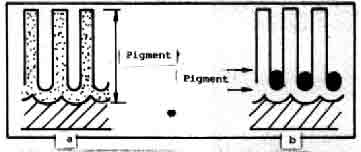

Şekil 3: Eloksal tabaksının Integral ve 2-Etaplı Elektrolitik Renklendirilmesinde kesit şemaları:
(a): Integral , (b): 2-etaplı elektrolitik renklendirme

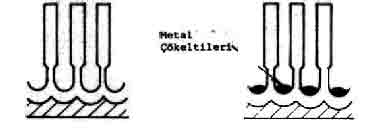

Şekil 4: Interferans ve 2-Etaplı elektrolitik renklendirme yöntemleriyle
renklendirilmiş eloksal tabakasının kesit şemalarının kıyaslanması.
(a): Integral, (b): 2-Etaplı elektrolitik renklendirme

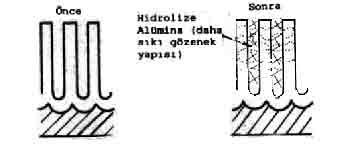

Şekil 5: Eloksal tabakasının tespit (sealing) işlemi öncesi ve sonrası
