QUALANOD SPESİFİKASYONLARI
Ek sayfa No: 1 (19/06/2003)
Update Sheet No:1 (19/06/2003)
Eloksal Tabakasının Sertlik (Sürtünmeye Dayanım) Testi
QUALANOD Komiteleri kabul Tarihi : 29.11.00, 21.06.01, 20.11.02 ve 19.06.03 tarihli toplantıları
Uygulanmaya geçiş tarihi : Ocak 2002
Qualanod Spesifikasyonundaki ilgili bölüm :
Yeni ilave bölümler:
2.2.8 Sürtünmeye Dayanım
2.3.6 BS 6161, Bölüm 18:1991 standardına göre sürtünmeye dayanım testi
3.4 Sürtünmeye dayanım testi için numune almak
5.6 Zımpara kağıdı
7.8 Sürtünmeye dayanım testi (Ek VIII)
Yeni paragraflar:
Tablo sayfa 30 : İlave satır
8.1.1.2 : Paragraf sonuna ilave cümle.
Yeni Ek:
Ek VIII - Eloksal Tabakası İçin Sertlik (Sürtünmeye Dayanım) Testi
2.2.8 Sertlik (Sürtünmeye Dayanım) Testi
Eloksal tabaksının sürtünmeye dayanımı bölüm 2.3.6’da belirtilen şartları yerine getirmelidir.
2.3.6 BS 6161, Bölüm 18:1991 standardına göre Eloksal Tabakası İçin Sürtünmeye Dayanım Testi
Ek VIII’de belirtilen prosedüre uygulandığında, zımpara kağıdı eloksal tabakasını aşındırmamalıdır.
3.4 Sürtünmeye Dayanım Testi için numune almak
Numuneler bölüm 3.2.2’de belirtildiği şekilde, 20 ve 25 mikron eloksal kaplanmış ürünlerden alınır. Tetkikçi bu testi sadece
bilgi açısından yapar.
5.6 Zımpara kağıdı
00 kalite cam zımparası kullanılır. (Bkz: Ek VIII)
7.8 Aşınmaya Dayanım Testi (Bkz. Ek VIII)
Eloksal kalınlığı 20 ve 25 mikron olan ürünler için her eloksal banyosu için her vardiyada en az bir kez Aşınmaya Dayanım Testi
yapılır.
Eloksal Tesislerinde Tesis İçi Kontrol Aralıkları (En alt sıra)
Test
En az test periyodu
Sonuçlar
20 ve 25 mikron eloksallı
Her eloksal banyosu için vardiyada bir kez
ürünlere yapılır
8.1.1.2 (En sona ilave edilen yeni paragraf)
Daha fazla bilgi tyoplamak için Tetkikçi 20 ve 25 mikron eloksal kaplanmış ürünlerden bölüm 3.2.2’ye uygun olarak numune
seçer ve Sürtünmeye Dayanım Testi’ni uygular (Bkz. Ek VIII). Sonuçlar sadece bilgi içindir, olumsuz çıkan bir sonuç tetkik
sonucunu olumsuz etkilemez.
Ek VIII Eloksal Tabakası İçin Sertlik (Sürtünmeye Dayanım) Testi
1. Prensip
Test, bir maddenin kendisinden daha sert bir madde tarafından çizilebileceğini ifade eden Mho kanununa dayanır. Böylece
eloksal tabakasının ne kadar sert olduğu, bir aşındırıcı tarafından çizilip çizilmediği görülerek anlaşılabilir. Bu test bir “geçer” /
“geçmez” testidir.
2. Kapsam
Bu test, bina dışı kullanımlar için sülfürik asit eloksal metoduyla üretilmiş olan 20 mikron veya daha yukarı kalınlıktaki eloksal
tabakalarına uygulanır.
3. Ekipman
3.1 Cam zımpara kağıdı, 00 (240) numara, 150-200 mm uzunlıkta ve 12 mm eninde şeritler halinde
hazırlanmış. (Ilık ve kuru yerde muhafaza ediniz)
3.2 Zımpara kağıdının sarılacağı yaklaşık 6-8 mm kalınlıkta, 30 mm eninde ve 40 mm boyunda bir lastik (silgi). Lastik 30-70
RHD (Uluslar arası Lastik Sertlik Değeri) sertlikte olmalıdır.
4. Prosedür
4.1 Numune
Eloksal üretimi tamamlanmış sipariş ürünlerden seçilir. Numune temiz ve kuru olmalıdır.
4.2 Test metodu (1)

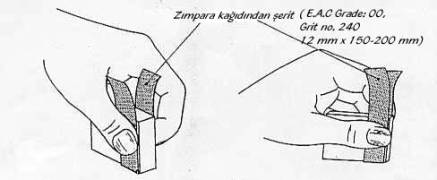

Test eloksal kaplı parça ya da bu parçadan kesilmiş numune üzerinde yapılır. Zımpara kağıdı şekilde görüldüğü gibi, zımparalı
yüzey yukarıda kalacak şekilde, lastik parça üzerine sarılır ve eloksallı yüzey üzerine sıkıca bastırılarak 25-30 mm mesafeyi
kapsayacak şekilde 10 kez ileri-geri sürtülür (toplam 20 sürtünme). Bu işlem bitince, zımpara kağıdının sürtünen yüzeyi gözle
kontrol edilir. Eğer, zımpara kağıdında kalın ve yoğun bir toz birikmişse, bu durumda eloksal tabakası yeterince sert değildir,
numune reddedilir. Zımpara kağıdında toz birikimi olmaması ya da az miktarda birikim olması durumunda eloksal tabakasının
yeterince sert olduğu sonucuna varılır. Eğer bu konuda bir şüphe varsa, numunenin test edilen bölgesi kuru bir bezle silinerek
temizlenir ve zımparanın temiz yüzeyi ile test tekrar edilir. (Numunede dikey yüzey test etmek, oluşan tozların aşağı dökülerek
kendilerinin aşınmaya (abrazyon) neden olmaması açısından tercih edilir).
4.3 Test Metodu (2) (kalitatif metod)
Metod 1'de anlatıldığı şekilde eloksallı yüzeye zımpara, 50 kez ileri-geri (toplam 100 kez) sürtülür. Her 10 ileri-gerisürtünmeden sonra zımpara kağıdının yüzeyi temiz zımpara yüzeyiyle değiştirilmeli ve numune yüzeyi de bir bezle silinerek temizlenmelidir. 50 kez ileri-geri zımparalama işleminden sonra numunenin zımparalanmış yüzeyi kuru bir bezle temizlenir ve eddy-akım yöntemiyle çalışan eloksal kalınlığı ölçme cihazı (örneğin Permascope / Isoscope) ve uygun bir ölçme ucu (probe) kullanılarak zımparalanmış bölgedeki eloksal kalınlığı dikkatli bir şekilde ölçülür. Ayrıca, numune yüzeyinde bu bölgeye yakın zımparalanmamış bir bölgede de eloksal kalınlığı ölçülür.
Zımparalanmış ve zımparalanmamış bölgeler arasındaki eloksal kalınlığı farkı 2 mikrondan fazla olmamalıdır. Aksi halde, numune reddedilir.
