DQDB
Distributed Queue Dual Bus

UNIDADES DE DATOS DEL PROTOCOLO

Las Unidades de Datos del Protocolo, PUDs, se definen jerárquicamente para soportar los distintos tipos de datos en la célula de 53 octetos. El slot de 53 octetos es la entida basica de transmision. Estos slost son continuamente generados por cada HOB (Cabecera de Bus) por lo tanto no hay periodos de silencio sobre los buses. Un slot consta de 1 octeto para el Campo de Control de ACCEso (ACF) y unsegmentode 52 octetos.
Los valores contenidos en el ACF indican si el slot es una cola controlada (QA) o una cola precontrolada (PA) y si está o no ocupada.

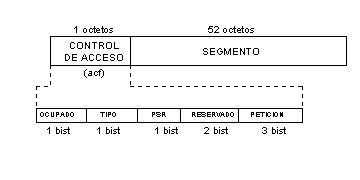

Los formatos de la trama DQDB son relativamente más complicadas que los de otros protocolos por utilizarse la misma PDU para células QA y PA, y porque la subred segmenta/ensambla los mensajes. La PDU básica es la representada en la siguiente figura.

Operación de primitivas DQDB

Está formada por un octeto que contiene el Campo de Control de Acceso (ACF) y 52 octetos que constituyen un segmento. Los campos de ACF (en el orden en que se transmiten los bits) son:

Ocupado: Indica si la célula contiene información o está vacía.
Tipo: Indica si es una célula QA o PA.
PSR (Recepción del Segmento Previo): Indica si el segmento de la célula previa puede borrarse.
Reservado: Para futuros usos. Se fija a "00".
Petición: Para pedir acceso a una célula QA en un bus, la estación lo solicita en el otro bus. Los tres bits se utilizan para manejar tres niveles de prioridad.

Obviamente el segmento de un slot QA solamente transporta datos QA mientras que el de un slot PA transporta datos PA. Un segmento compromete 4 octetos para el campo de cabecera (SHF) y 48 octetos para el campo de carga util.
