Parte dois do curso de CAD 2D


Após estudarmos os primeiros conceitos essa parte complementa os comandos fundamentais do CAD em duas dimensões. Então vamos iniciar a parte 2




Circunferências

Command: circle
Em seguida dê as coordenadas do centro desta circunferência
Agora dê o raio

A segunda maneira de se fazer uma circunferência no CAD é:

Command: circle
3P/2P/TTR/(center): 3p
Como se pode fazer apenas uma cirunferência com 3 pontos não alinhados clique em três pontos na tela ou digite a coordenada de cada um destes pontos e você terá sua circunferência

A terceira maneira é clicar em dois pontos onde a circunferência vai tangenciar e dar o raio desta circunferência

Command: circle
3P/2P/TTR/(center):ttr
Clique em duas figuras onde sua circunferência tangenciará
Dê o raio adequado a essa circunferência que você fará


Move

Move figuras na tela

Command: move(m)
Clique nos objetos que deseja mover ou enquadre-os clicando num ponto e arrastando o mouse até enquadrá-los
Digite as coordenadas dum ponto onde o CAD vai "segurar" sua figura Digite as coordenadas dum ponto onde você quer colocar essa figura, isto é o ponto onde aquele primeiro que voce digitou vai coincidir


Copy

Copia o que você selecionar e colocará em algum lugar
Command: copy
Siga os mesmos passos do comando move


Pan

Move a tela sem alterar as coordenadas de suas figuras
Command: pan

No CAD R14 aparecerá uma pequena representação de uma mão. Quando você clicar nela e arrastar você vai movimentar a tela para poder posicionar melhor seu desenho.







Trim

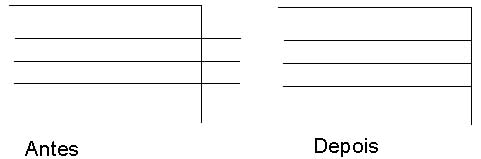

Esse comando apara linhas que se interceptam




Command: trim
Select objects: all (SEMPRE DIGITE ALL)
Pressione "Enter"
Clique nas partes onde você deseja aparar




Arcos

Você pode acionar o comando "arc"pelo teclado digitando:

Command: arc

Como há várias maneiras de se fazer um arco é melhor acessar pelo menu superior:

Clique em: Draw Em seguida clique em Arc Escolha uma das opções para construir o arco



Polígonos

Command: polygon
Digite o número de lados que se deseja
Agora você tem duas opções para fazer seu polígono:

Primeira opção

Digite "edge"
Clique em dois pontos da tela ou de as coordenadas de dois pontos para que o CAD possa, construir esse lado.
A partir desse lado o AutoCAD fará automaticamente os outros lados do polígono

Segunda Opção

Clique num ponto ou dê a coordenada desse ponto que será o centro da circunferência onde
o polígono poderá estar inscrito ou circunscrito

Agora o CAD perguntará se você quer que o polígono é inscrito ou circunscrito
Digite "I" para inscrito ou "C" para circunscrito

Agora digite o raio dessa circunferência que o CAD cuidará do resto



Array

Esse comando fará varias cópias do desenho que você selecionar e em seguida irá posicioná-los em fileiras e colunas
ou como se estivesse nos vértices de um polígono imaginário

Command: array
Select objects: Selecione as figuras que serão usadas
(R)/P:Você tem duas opções para digitar:


Digitando "R"

Essa é a opção de disposição em linhas e colunas
Number of Rows: Digite o número de linhas
Number of Colums: Digite o número de colunas
Agora digite a distância entre as linhas e em seguida entre as colunas


Digitando "P"

Após digitar "P" você deve determinar o centro de rotação
Clique num local ou digite as coordenadas deste centro de rotação do Array
Digite o número de ítens
Angle (360): Dê Enter (assim todos os ítens estarão no espaço de 360 graus>

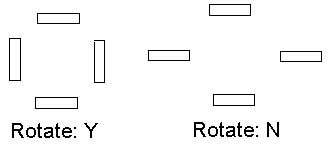

Rotate objects? (Y): Normalmente basta dar Enter. Veja na figura abaixo a difernça de rodar ou não os objetos




Mirror


Command:: mirror
Select objects: Selecione as figuras
Agora clique em dois pontos onde o CAD colocará um espelho para refletir as figuras
Agora dê enter para não apagar as figuras-origem



Extend

"Estica" uma linha até uma fronteira selecionada



Command: extend
Select borders: all
Dê enter
Clique nas linhas que você queira extender



Rotate

Roda sua figura na tela
Command: rotate
Select objects: Selecione
Selecione agora um ponto pelo qual o CAD irá "segurar" seu desenho para rodá-lo
Digite o ângulo de rotação




Offset

Faz segmentos ou curvas "paralelas" à original



Command: offset
Digite a distância utilizada no offset
Select objects: Selecione
Clique para que lado que o offset seja executado


Fillet

Arredonda as "quinas de objetos". Por exemplo, o encontro de duas linhas

Command: fillet
Digite "R" e dê Enter
Digite o raio do fillet
Command: fillet
Select first: Selecione a primeira linha
Select Second: Selecione outra linha que esteja interceptando a primeira

Obs.: Caso o fillet não funcione verifique se você digitou um raio adequado para o fillet







Chamfer

Faz chanfrados

Command: chamfer
Digite "d" e dê enter
First distance: Digite um valor para o primeiro chanfrado
Second distance: Digite o segundo valor
Command: chamfer
Select first: Selecione a primeira linha
Select Second: Selecione outra linha





Pline

Experimente fazer várias linhas seguidas com esse comando e tente depois clicar nas linhas que você construiu para ver o resutado



Command: pline
Agora siga os mesmos passos que você utilizaria para fazer uma linha



Pedit

Muda propriedades de linhas transformado-as em plines e muda propriedades das polylines (pline)

Command:: pedit
Select: (Se você selecionar uma não pline o CAD pergunta se você quer transformá-la em uma. Dê Enter.
Agora você tem várias opções:

Digitando j (join)

ESSA É A OPÇÃO MAIS IMPORTANTE QUE SERÁ USADO AMPLAMENTE NO CAD 3D

Após digitar "j" e der Enter você selecionará as linhas as quais você quer transformar em plines


Digitando "w"

Aqui você ajusta a grossura da linha
Basta digitar a nova grossura e ver os resultados


Digitando "f"

Você fará com que um conjunto de linhas retas se transfomem em curvas




Osnap

ESTE É UM COMANDO MUITO IMPORTANTE. Permite que você selecione com precisão finais de linhas (end), intersecções (int),
centros de circunferência (cen), perpendicularismo (per) e meios de linha (mid)
Toda a vez que voce quiser selecionar algum destes pontos basta escrever seu correspondente

Exemplo: Command:: Copy
Selecione os objetos
Base point: end
Leve o cursor até o fim de uma linha e clique
Digite int dê Enter e clique na intersecção de linhas ou arcos

Você tambem pode fazer o seguinte:
Command: osnap
Selecione os quadros que interessarem e clique em OK



Layer

Permite você colocar como uma folha de plástico na tela para você desenhar sobre seu desenho

Command: layer
Clique em New
Coloque um nome para o layer
Clique em Current para ativar esse layer






Linetype

Aqui você pode mudar as propriedades de uma linha como sua cor e o tipo de linha como, por exemplo, tracejada.


Command: linetype
Digite "l" (load) para o CAD carregar as linhas
No CAD R12 digite * para carregar todas
Selecione o tipo de linha que você deseja
Command: DDCHPROP
Clique na linha e dê Enter
Clique em Linetype
Selecione o novo tipo de linha



Ltscale

Pode ser que o último comando pareça não ter funcionado. Talvez seja necessário mudar a escala dessa linha:

Command: ltscale
New factor: (Digite um outro valor)



UCS

Muda o sistema de coordenadas

Command: UCS
Digite "o" e dê Enter
New origin: cen
Clique numa circunferência para que a nova origem seja no centro dessa circunferência

Outra opção do UCS:

Command: UCS
Digite 3p
Origin: Cique no começo de uma reta
Positive X: clique no final dessa mesma reta (use Osnap)
PositiveY: clique do lado que será a direção do eixo Y
