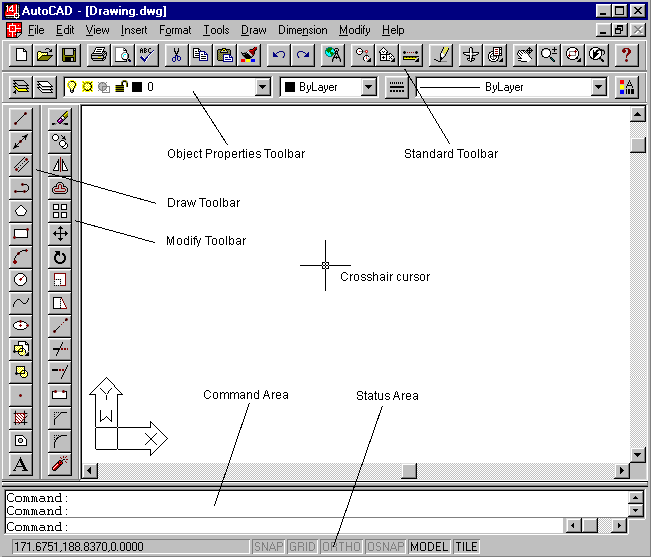

سأبدا معكم بأبسط الأشياء في الكاد مثل كيفية تخزين الملف, وبداية رسمة جديدة والعديد العديد من الأوامر الأساسية الضرورية بعد تشغيل لبرنامج الكاد يظهر البرنامج في شاشتك كهذا الشكل

قبل أن نبدأ في الدروس يجب أن تعلم أن هناك ثلاث طرق لإدخال الأوامر:

1-     إدخال الأمر بالطباعة

2-     إدخال الأمر عن طريق القوائم الموجودة في البرنامج

3-     إدخال الأمر عن طريق الأيقونات

للعلم ليست كل أوامر أوتوكاد موجودة في القوائم و الأيقونات!

مثال :

إذا أردت أن تدخل أمر حفظ الملف, كما أسلفت هناك ثلاث طرق لإدخال الأوامر

الطريقة الأولى هي طباعة QSAVE في سطر الأوامر و الضغط على زر الإدخال.

الطريقة الثانية انقر على FILE ومن ثم اختار SAVE  من القائمة.

الطريقة الثالثة هي اختيار أيقونة SAVE  وهي عادة تكون بهذا الشكل

رسم المستطيل:

لرسم المستطيل اختار رمز أيقونة المستطيل

أو اطبع rectang في المكان المخصص للطباعة واضغط على زر الإدخال

وسيطلب منك البرنامج أن تدخل إحداثيات نقطتين من المحورين السيني و الصادي –لاحظ النقطتين الحمراوين في الأيقونة أعلاه-.

مثلا ادخل الإحداثي السيني و الصادي للنقطة الأولى (15,15) واضغط على زر الإدخال

والنقطة الثانية (415,314) واضغط على زر الإدخال.

تلاحظ أن المستطيل قد تشكل في الشاشة.

ربما أحيانا تواجهك مشكلة وهي أن المستطيل لا يظهر كاملا نظرا لان المستطيل اكبر من الشاشة!.

لا تقلق فلكل مشكلة حل...

اطبع z   في مكان الطباعة ثم اضغط على زر الإدخال

اطبع a واضغط مرة أخرى على زر الإدخال.

ستلاحظ أن الرسمة قد أعادت تشكيل نفسها وضبطت نفسها تلقائيا بحيث تظهر كليا على الشاشة

على فكرة!

 Z تعني Zoom

A  تعني All

ملاحظة: تستطيع رسم المستطيل بمجرد النقر على أي نقطتين على الشاشة باستخدام الماوس

أوردت الإحداثيات كمثال لو احتجت أن ترسم رسما بقياسات معينة.
