Spousta dotazů na “Konrádův přístroj elektrický” mne přiměla k napsání této recenze, nebo spíš testovací zprávy. Omlouvám se proto všem, kteří se mailem dožadovali podrobnějších informací, slíbené podrobnější info následuje v tomto článku.

Obrázkové přílohy:

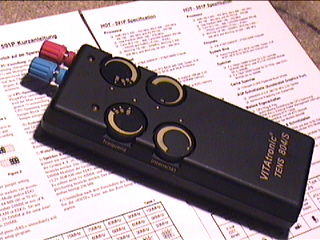

1. Celkový pohled na přístroj (70 kB)

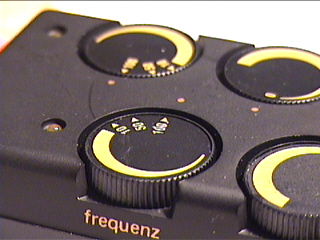

2. Detail ovládacích prvků (52 kB)

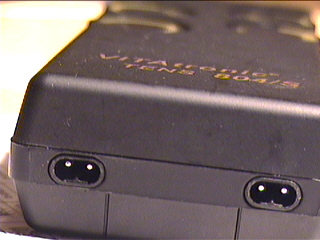

3. Detail výstupů (44 kB)

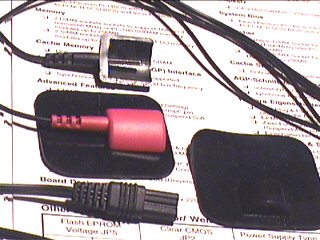

4. Dodávané elektrody a kabel (25 kB)

Předmětný přístroj dodává Conrad Electronic ve dvou provedeních, lišících se počtem kanálů. Jednokanálový přístroj má typové označení 410S, katalogové číslo 847601-01 a stojí 2599,-Kč, výrazně vyšší poměr ceny a užitné hodnoty má ale přístroj 804S s katalogovým číslem 848883-01 a cenou vcelku lidových 3199,- Kč. Rozměr obou přístrojů je 155 x 60 x 30 mm, hmotnost jsem nezjišťoval kvůli své přirozené lenosti, nijak významně ale nepřevyšuje hmotnost TV dálkového ovládání, jemuž se celé zařízení vzhledem docela podobá a funkcí jej leckdy slušně nahrazuje. Přístroje jsou napájeny destičkovou devítivoltovou baterií, pokud možno lepšího provedení (alkalickou nebo dobíjecí pro vyšší proudy). Popisovat dále budu dvojkanálový přístroj, s výhradou počtu kanálů platí takřka vše řečené i pro levnější versi.

Zařízení je dodáváno v poměrně ohavné kartonové krabičce, obsahující stroječek, dva elektrodové kabely s atypickými zástrčkami, čtyři ploché elektrody 20x25 mm z vodivé silikonové pryže a pružné pásky se suchými zipy pro základní fixaci elektrod. Přiložena je dokumentace nevalné kvality a ne zcela odpovídající schéma. To vše je důvodem k nalezení lepšího pouzdra v domácích zdrojích, nebo navštívení XDOMova doupěte a dohoda o zhotovení futrálu, lépe odpovídající postavení Pána. Při zhotovení pouzdra je potřeba přemýšlet i o budoucnosti, kdy počet elektrod k přenášení vzroste.

Zřízení je ploché, ovlácí prvky jsou zapuštěny do horní stěny tak, že jejich vroubkované boky vystupují nepatrně z bočních stěn a dají se ovládat palcem. To je u dvojkanálu poněkud neohrabané, ale je možné zvyknout si. Potenciometry regulace intenzity jsou spřaženy s vypínačem napájení příslušného kanálu, vždy je tedy třeba začínat z nuly. Regulátor frekvence je hodně nelineární, při čerstvých bateriích je rozsah frekvence od 0,1 Hz do 136 Hz, poctivě změřených čítačem. Indikaci chodu obstarávají žluté LED, blikající s frekvencí svého kanálu. Na stěně, bližší k uživateli (na té správné straně drátu, na opačné je užívající si) jsou umístěny konektory pro připojení elektrod. Konektor hodně připomíná miniaturizovanou zásuvku napájení pro holicí strojek a u technika rozhodně nebudí důvěru. Konstrukce konektoru takřka vylučuje sehnání protikusu nebo zhotovení jeho náhrady.

Přiístroj podle dokumentace dává 75 V, uveden ovšem není způsob měření. Ke slovu tedy přišel osciloskop a náhradní zátěž 500 Ohm pro opakování podmínek měření. S novou baterií je výstupní napětí 95 V špička-špička na 50 Hz. Průběh výstupního napětí je ale silně závislý na frekvenci výstupních pulsů a cvičí od 52 do 107 V, desetinná místa se mi odečítat nechtělo a vytahovat paměťový osciloskop taky ne. Na výstupu je tvar, který by šel celkem dobře nazvat impuls s vysokým podílem vyšších harmonických, jeho tvar se navíc hodně mění s frekvencí. Do (téměř) zkratu o velikosti 0,1 Ohm je zařízení ochotno vecpat 48 mA. Ve schématu sice není výstupní ochranný odpor namalován, ale jeho existence je velmi pravděpodobná a odpor sám bude prvním kandidátem při doplňování přístroje o tlačítko booster.

Dodané elektrody představují ve třídě plochých elektrod slušný průměr, připojovací kablík je ale mimo jakoukoliv kritiku. Pro uvažované nasazení je jednoznačně příliš tenký, navíc s atypickým konektorem na straně přístroje. Zástrčka je zastříknuta někde v Číně a o přechodce zřejmě šikmooký inženýr nečetl, o hranu zástrčky se kablík láme. Řešením jsou přístrojové zdířky, nejlépe lepší šroubovací na přední (tedy k užívajícímu si přivrácené) stěně. Bude popsáno dále. Elektrody mají přiměřenou plochu a dobré rozložení vodivosti, s přiměřeným přítlakem fungují i bez elektrodové pasty velmi uspokojivě. Nemají ale držátka, takže při aplikaci je třeba jistá pozornost a / nebo odolnost aplikujícího. Pokud chce slasti procházejícího proudu sdílet spolu s objektem, jsou ale tyto elektrody nenahraditelné.

Uvnitř přístroj poněkud připomíná dílo zručného amatéra, nicméně konstrukce je dostatečně robustní a vzdušná, skýtající rozličné možnosti pro budoucí modernizaci. Pouze potenciometry patří do nižší třídy a o jejich životnosti lze mít oprávněné pochybnosti. Vzhledem k řešení plochých ovládacích knoflíků s čtvercovým trnem nebude zřejmě záměna triviální záležitostí.

Klady zařízení.

Přístrojek je jednoznačně určen jako první zařízení málo zběhlého uživatele a jako takový je bez chyb. Nemá nebezpečný výstup a ani při značném úsilí se s ním nedá výrazněji ublížit (pokud nehodnotíme možnost otloukání krabičky o oběť). Konstrukce připojovacích míst pro elektrody takřka vylučuje připojení jiných, než dodaných elektrod. Potěší i cena, která je ve srovnání třeba s výrobky Paradise E.S. třetinová.

Zápory zařízení

jsou inverzí jeho kladů. Pro odolnější uživatele je přístroj nevýkonný, neohrabaný a nekonfigurovatelný. Asi každý, jen trochu manuálně zběhlejší jedinec si doplní lepší zdířky pro připojování výbavy nebo zesilovacího stupně. S klesajícím napětím baterie výkon stroječku klesá, doba provozu se pohybuje kolem deseti hodin čistého času. Při zkoušení se proto velmi osvědčily dobíjecí články.
