ÇİZİM EKRANINDA BULUNANLAR

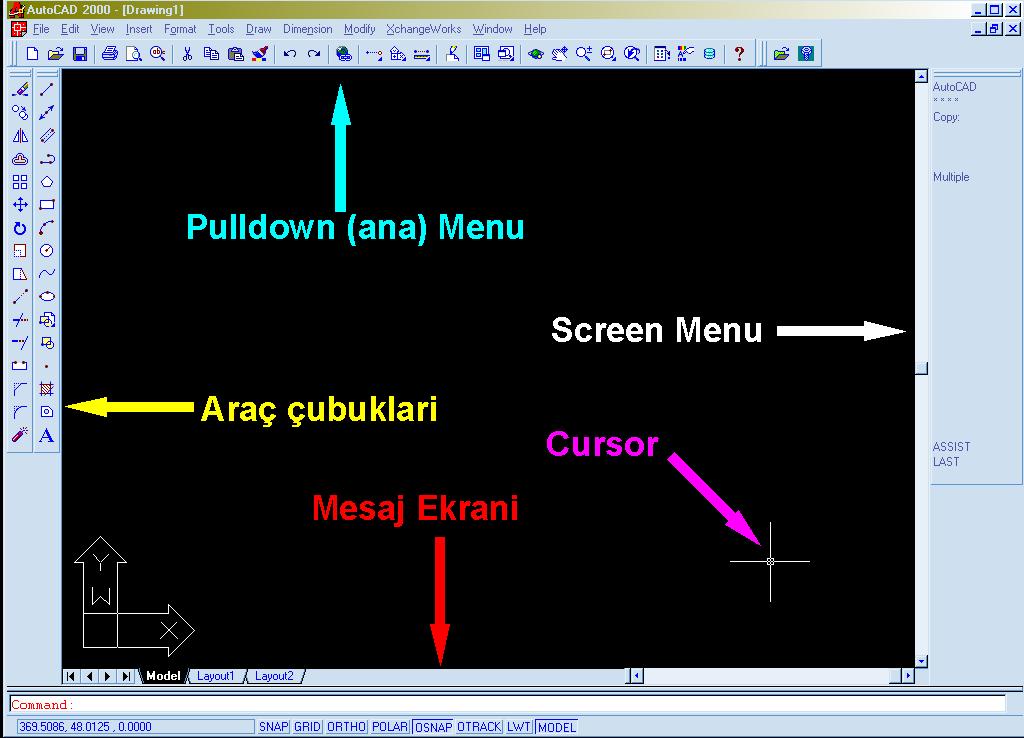

Yukarıda AutoCAD açılığında karşımıza gelen ve tüm ayarlamaları kullanıcının kontrolü altında olan çizim ekranını görüyorsunuz. Çizim alanınızı mümkün olduğu kadar büyük tutmalısınız. Bunu da gereksiz araç çubuklarını kapatarak yapabilirsiniz.

ANA MENÜ

Her programın mutlaka bir ana menüsü vardır. Hatta “Dosya, Düzen, Görünüm” hemen hemen her programda olan ana menü başlıklarıdır. Kullanıcı başka hiçbir menüye başvurmadan direkt buradan da çizim yapabilir. Ama bu zaman kaybına işlerin uzamasına sebep olabilir. İyi bir kullanıcı her menüyü yerinde kullanmasını bilmelidir.

İpucu: Hızını arttırmak isteyen kullanıcılara küçük bir hatırlatma.. Klavyenizdeki “Alt” tuşu bu menü başlıklarında dolaşmanızı sağlar. Tabi ok tuşlarını da kullanmanız gerekiyor.

ARAÇ ÇUBUKLARI

Tek tek ana menüden komutlara ulaşmak zor geliyor diyen kullanıcılar için bu buton şeklindeki araç çubuklarını icat etmişler. Oldukça kullanışlı ve hızlandırıcı bir yöntemdir. Araç çubukları bir takım isimler taşır. Yada bir başka tanımla her araç çubuğu kullanım durumuna göre isimlendirilmiştir. Örneğin çizim komutlarının hepsi bir araç çubuğundadır ve ismi de “Draw”’ dır. Aynı şekilde düzenleme komutları bir ölçülendirme komutları da bir çubukta toplanarak isimlendirilmiştir.

Peki nasıl açılıp kapanacak bu araç çubukları? Aynen aşağıdaki yolu izleyin.

• Ana menüdeki View başlığı altında bulunan Toolbars seçeneğini tıklayın.
• Karşınıza gelen pencerede başında boş bir kutu bulunan araç çubuğu isimleri göreceksiniz.
• Kullanacağınız çubuğun isminin başındaki kutuyu fareyle seçin.

Daha önce seçiliyse kliklediğiniz zaman açık olan çubuk kapanacaktır. İstediğiniz kadar çubuk açıp kapatabilirsiniz.

SCREEN MENÜ

Bu menüyüde sık sık kullanabilirsiniz. Bütün komutlara buradan da ulaşmak mümkündür. Ama en önemlisi burada komutların alt satırlarını da bulacaksınız. Nasıl mı? bir örnekle açıklamaya çalışayım. Çember çizme komutu “Circle”’dir. Ve bir tane kısayol butonu vardır. Ama AutoCAD’de tam 5 çeşit çember çizme metodu vardır. bunları Screen menüyü kullanırsanız komuta girer girmez görürsünüz. Ve dilediğiniz yöntemi seçmek suretiyle kullanabilirsiniz.

MESAJ EKRANI

Bence hızlı bir kullanıcın en çok kullandığı ekran burasıdır. Buraya “Command:” iletisinden sonra komut adını direk girerek çalıştırılır.

Aslında bu ekranın görevi sadece komutları çalıştırmak değildir. AutoCAD sizinle çizim esnasında yalnızca buradan konuşur. Size daima bir şeyler sorar ve siz bu ekranı kullanarak sorulara cevap verirsiniz. Aksi halde çiziminiz hiçte teknik bir çizim olmaz.

CURSOR (İMLEÇ):

Cursor sizin bilgisayar ortamında ki kaleminiz. Çizim alanı içinde tıklama ve çizim noktalarını teşhis eder. Noktaları yerleştirmek, nesneleri seçmek ve çizmek için işaretleme cihazıyla denetlenmektedir. Menü seçeneklerinin bulunduğu alanlarda, araç çubuklarında yer alan düğme veya ikonlarda veya çizim alanında hareket ettirdiğiniz, arzulanan konutu seçmek için veya alanda koordinat seçmek için işaretleme cihazının (fare) sol butonuna basınız. Fareyle tıklama, çift tıklama ve sürükleme işlemleri yapılabilir. Fare,çizim alanı içinde hareket ederken aşağıda açıklanan şekilde büyüklüğü ve çizim alanı dışında ok şeklinde görünür. Standart imleç AutoCad komut beklediğini bildirir. Nokta seçimi imleci
