組込み例1 (三菱ビデオデッキHV-H500)

三菱のビデオデッキは、C１３〜６３まで全て受信できるし、入手も容易なため、改造のベースとしてお勧めです、但し画質はイマイチですね。

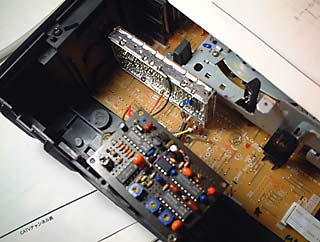

基板の取付け

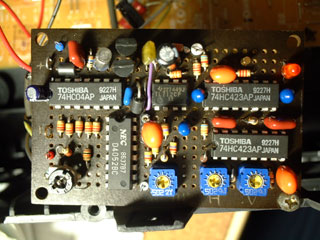

試作した基板 (Ver1.2回路)

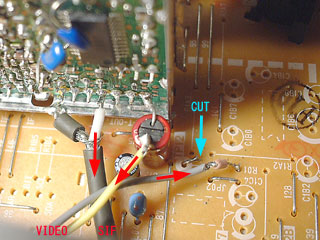

ビデオ信号とSIF信号の引き出し部分　(赤色の電解コンデンサーはDCカットのための10uF)

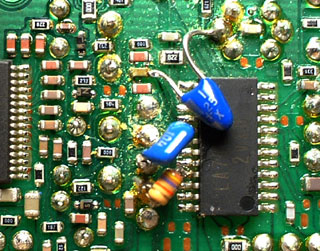

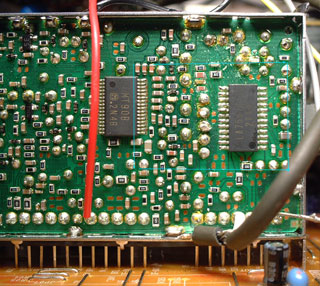

チューナーモジュールのAGC時定数を長くする (改造前 → 改造後)
　→　

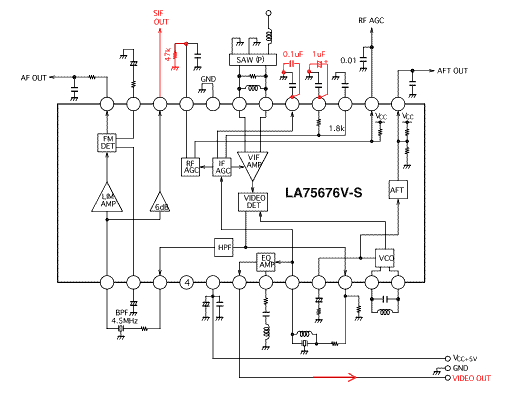

上記改造部分の回路

AGCの次定数を長くするために、最初はコンデンサーを２個追加しただけであったが、どうも改造後にゲインが変化してしまうようだったので、上の画像のように47kΩの抵抗を追加した。(2003,Aug/7)
引き出す必要のある信号が全てメイン基板上から取り出すことが可能なので、チューナーモジュールの改造に小型の部品を使えばシールドカバーを元通りに閉められるので性能をダウンすることもなく非常に改造に向いているビデオデッキと言えよう。
