MECANISMO DE CONDUCCION DE LOS SEMICONDUCTORES Los semiconductores son el silicio (Si) y el germanio (Ge) que son elementos ubicados en el
MATERIAL INTRINSECO
Se le llama así al cristal del semiconductor que es químicamente puro, y que además no presenta defectos en su red cristalina. A 0°k no existen portadores de carga libres, y el semiconductor se comporta como un aislante, pero al incrementarse la temperatura empiezan a generar pares electrón - hueco.
Estos pares electrón - hueco se generan al romperse los enlaces entre los átomos. Igualmente puede ocurrir aniquilaciones de pares electrón hueco cuando un electrón de la banda de conducción hace una transición a la banda de valencia y ocupa un estado vacío (hueco), este proceso es denominado recombinación.
En la siguiente figura se muestra lo descrito anteriormente con un modelo de
enlace covalente para el silicio:
EL SEMICONDUCTOR INTRÍNSECO
En una muestra semiconductora de este tipo existen tanto electrones como huecos.

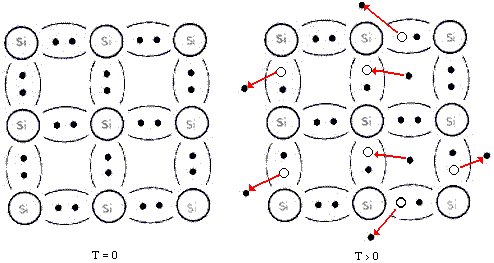

El incremento de temperatura hace que se rompan los enlaces y que los electrones vaguen libremente por toda la red cristalina.
MOVIMIENTO TÉRMICO
EFECTO DE UN CAMPO ELÉCTRICO EXTERNO
MECANISMO DE CONDUCCIÓN INTRÍNSECA

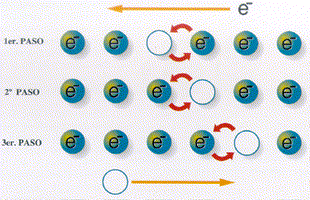

Al aplicarle a la una muestra semiconductora una excitación externa, se logra un flujo ordenado de los electrones y de los huecos.
Son los electrones libres los que realmente se mueven, pero el sentido de la corriente eléctrica, por convenio, se toma sentido contrario.
EL SEMICONDUCTOR INTRÍNSECO BAJO LA INFLUENCIA DE UN CAMPO EXTERNO

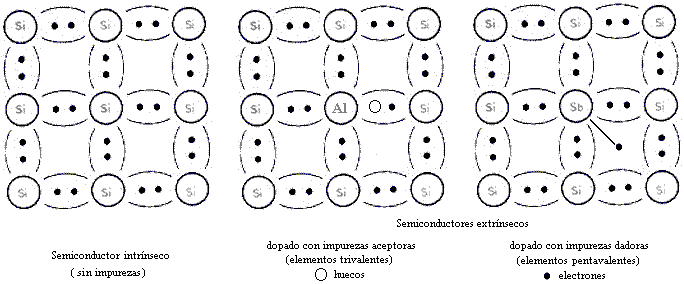

MECANISMO DE CONDUCCION EXTRÍNSECA
El semiconductor extrínseco se obtiene de mezclarlo con elementos del
grupo IIIA o VA del sistema periódico. A este proceso se le denomina dopaje del semiconductor extrínseco.EL DOPAJE CON ELEMENTOS DEL GRUPO IIIA DEL SISTEMA PERIÓDICO
se hace regularmente con aluminio (Al), con galio (Ga) o con indio (In). Estas impurezas aportan tres electrones para lograr los enlaces, por eso se denominan aceptores. Los semiconductores dopados con estos elementos reciben el nombre de " Material tipo p " y en ellos existen más huecos que electrones.Al establecer un campo eléctrico en una muestra de este tipo, son los huecos los que funcionan como puente para los electrones que se desplazan de la región de menor potencial a la de mayor potencial dando origen a la corriente eléctrica.
EL DOPAJE CON ELEMENTOS DEL GRUPO VA DEL SISTEMA PERIÓDICO
se hace regularmente con fósforo (P), con antimonio (Sb) o con arsénico (As). Estas impurezas aportan cuatro electrones para formar los enlaces, por eso se denominan dadores. Los semiconductores dopados con estos elementos reciben el nombre de " Material tipo n " y en ellos existen más electrones que huecos.Los materiales de este tipo se comportan como los metales, pues requieren de poca energía para conducir corrientes eléctricas, esto se debe al exceso de electrones provocado por las impurezas.
Tanto en el proceso intrínseco como en el extrínseco, no intervienen los cambios de la temperatura porque, como ya se ha dicho, existe un exceso de portadores en los materiales dopados y esto hace que la resistividad sea baja comparada con la del material intrínseco.
