Mittaripohjien piirtäminen
Valkaistu mittaristo

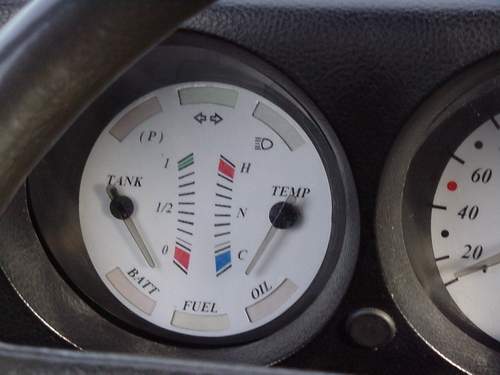

Bensa- ja lämpömittarit
Nopeusmittari

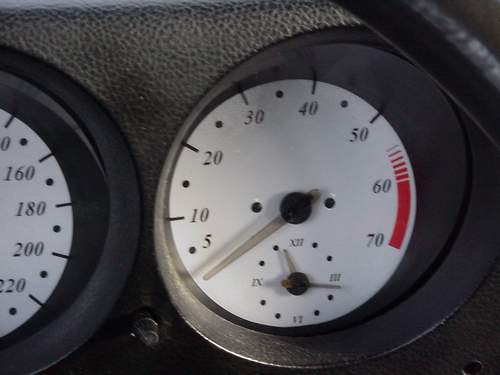

Kierroslukumittari
(Klikkaamalla kuvaa saat täysikokoisen värikuvan)
Irrota mittaristo seuraavasti:
- Irrota kellon säätönuppi. Irrota mittariston pehmuste avaamalla 3
ristikantaista ruuvia
pehmusteen alareunasta ja vedä pehmusteen yläreunasta
taaksepäin.
- Avaa mittareiden kiinnitysruuvit, 4kpl, ja vedä mittareita varovasti
taaksepäin. Irrota
mittareiden sähköliittimet (Merkitse johtojen järjestys!).
Irrota myös nopeusmittarin
vaijeri ja nosta mittaristo paikoiltaan.
- Irrota mittarit kehyksestään avaamalla kustakin 3 kiinnitysruuvia.
Irrota mittarineulat seuraavasti:
Bensamittari:
- Pyöritä neulaa myötäpäivään rajoittimen yli samalla nostaen.
Lämpömittari:
- Samoinkuin bensamittari, mutta pyöritä vastapäivään.
Nopeusmittari:
- Lukitse alumiininen kuppi, joka pyörii mittarinneulasta käännettäessä,
esim. ruuvimeisselillä.
Pyöritä neulaa kuppi lukittuna ja nosta samalla.
Kierroslukumittari:
- Samoin kuin lämpömittari.
Kello:
- Kampea minuuttiviisaria tuntiviisarista ylös esim. pienellä
tasapääruuvimeisselillä.
Tuntiviisari irtoaa tämän jälkeen nostamalla.
Irrota mittaripohjat avaamalla pienet tasapääruuvit.
Tarrojen asennus:
- Liimaa kontaktimuovi paperisen tarran päälle (hieman sen 110mm ympyrän
ylitse).
- Leikkaa paperitarra + muovi pitkin 110mm:n ympyrää. (sisältää
leikkausvaraa noin 2 mm)
- Liimaa leikattu tarra arkin alaosassa olevaan tyhjään alueeseen ja
leikkaa taas
suurinpiirtein samaan kokoon.
- Liimaa tarra irrotettuun mittarin pohjalevyyn. (Tarkkuutta, että tulee
suoraan ja keskelle.
Esim. valoa vasten voi kohdistaa kohtuudella) Jos tarra menee
väärään kohtaan, voi sen
juuri ja juuri saada ehjänä irti, jos on äärimmäisen
varovainen.
- Leikkaa tarra mittaripohjan reunoja pitkin.
- Leikkaa varoitusvalojen ja matkamittarien aukot auki terävällä
askartelu- tai mattoveitsellä.
Jos haluat varoitusvalojen kohdat vaaleiksi, kannattaa tehdä mittarin
ja mittaripohjan väliin
(siihen alkuperäisen väririnkulan tilalle) kaksinkertainen
leivinpaperi ja värjätä polttimot esim.
autosähköliikkeistä saatavilla, polttimon päälle asennettavilla
silikoni"kortsuilla". Samoilla
värikortsuilla voi muuttaa myös taustavalaistuksen väriä.
Mittarineulojen asennus:
Mittarineulojen asennus tapahtuu painamalla ne paikoilleen.
Kiinnipysymistä voi varmistaa
kopauttamalla neulaa akselin kohdalta kevyesti vaikkapa ruuvimeisselin
kahvalla. Varo
kuitenkin kopauttamasta liian lujaa, sillä ainakin kierroslukumittarin
saa ko. keinolla rikki.
(laakerointi pettää)
Neulojen asennon saat hienosäädettyä pyörittämällä neuloja rajoitinta
vasten. Muista siis
merkitä neulojen asento muistiin ennen irrotusta. (Esim. merkkiviiva tai
teippi mittaripohjan
sivulle)
Loppukokoonpano päinvastaisessa järjestyksessä purkuun nähden.
Päivitetty 03.03.2001
