Diplomarbeit der 5CEE |
HTL Wels 2001/2002 |
|
Technik |
|
|
|
Blick in unsere "Werkstatt": im Vordergrund befindet sich unser selbstgebauter Faradaykäfig . |

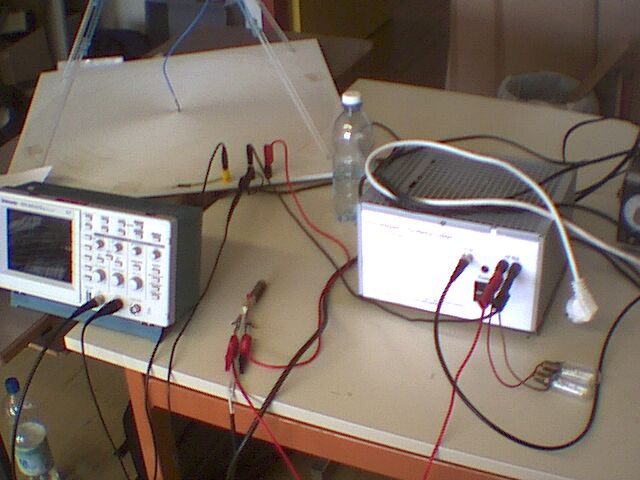

"First steps" bei der Energieübertragung |

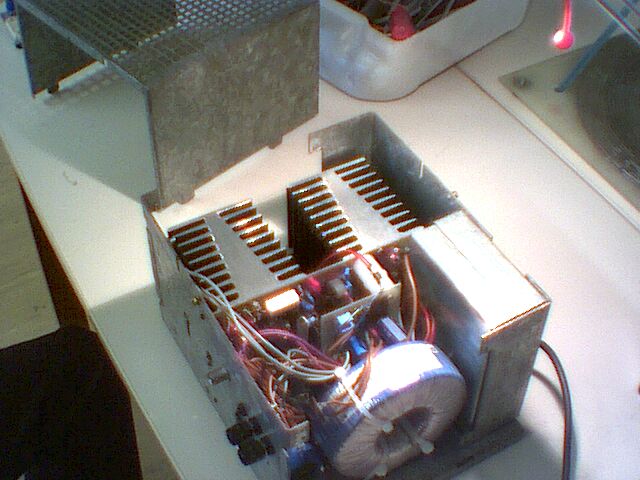

Innenansicht unseres HF - Verstärkers. |
||
|

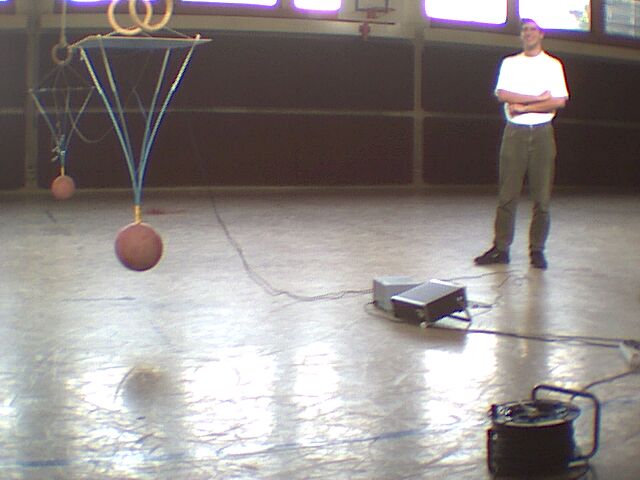

Versuch im Turnsaal unserer Schule: Überprüft wurde die Funktionstüchtigkeit der Strecke in verschiedenen Höhen vom Boden. . |

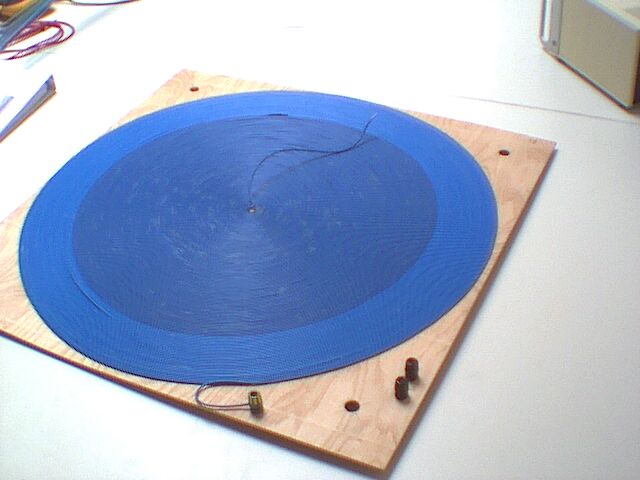

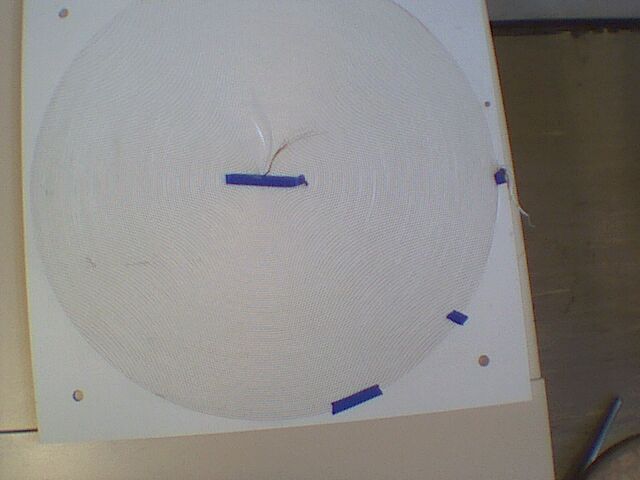

Teslaspule: eine Litze wurde auf einer Holzplatte spiralförmig aufgeklebt. Diese Spule hat 128 Windungen sekundär, 2 primär (unter der Platte) |

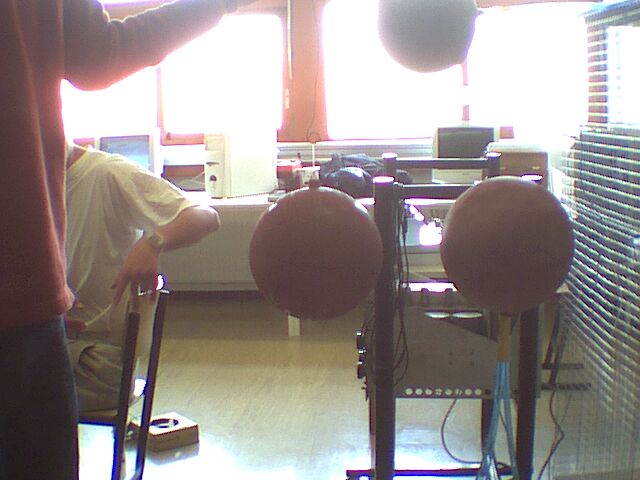

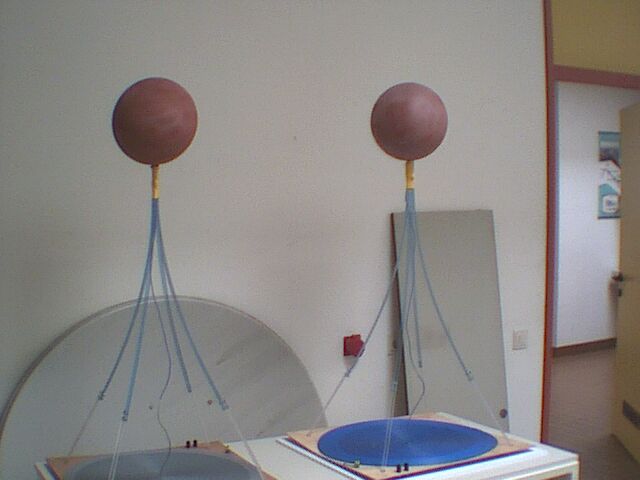

Die beiden Spulen. Hinter dem Tisch steht eine Parabolschüssel, mit der wir versuchten, die Strahlung zu bündeln. (she. Versuche) |
||
|
Detailansicht der Spule |

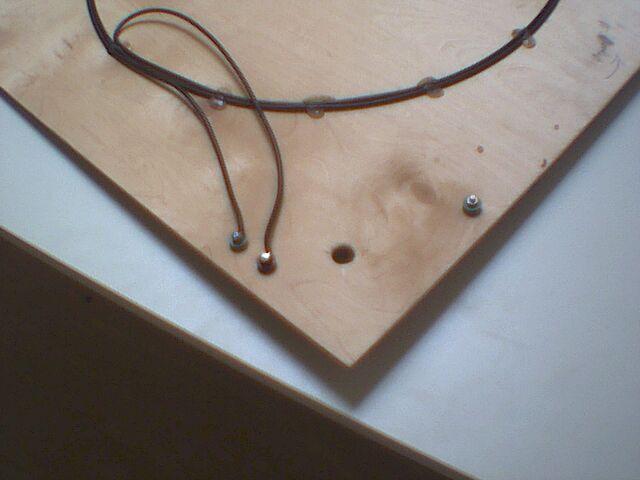

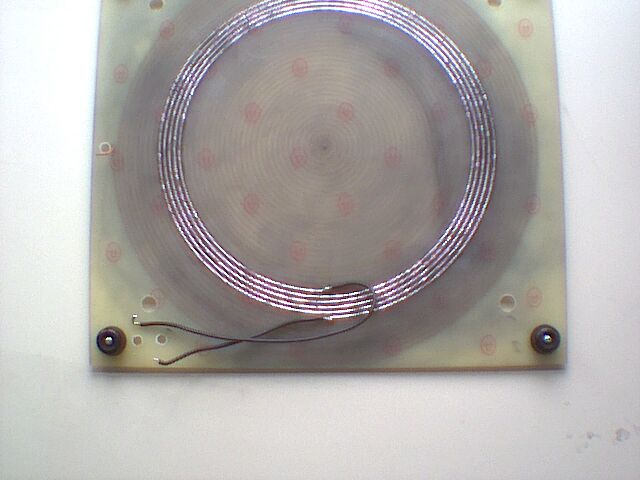

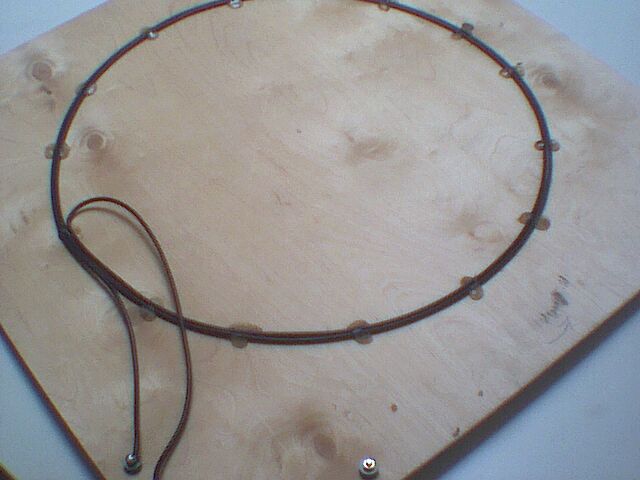

Unterseite dieser Spule |
|
||
|

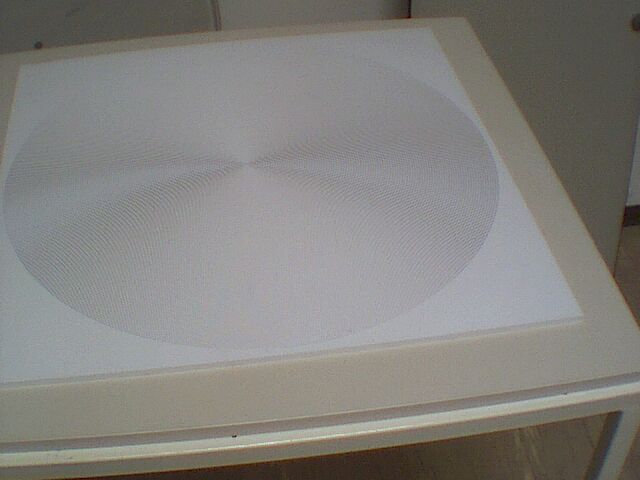

Eine andere Art Teslaspulen herzustellen: in eine Kunststoffplatte wurde die Spiralspule gefräst. |

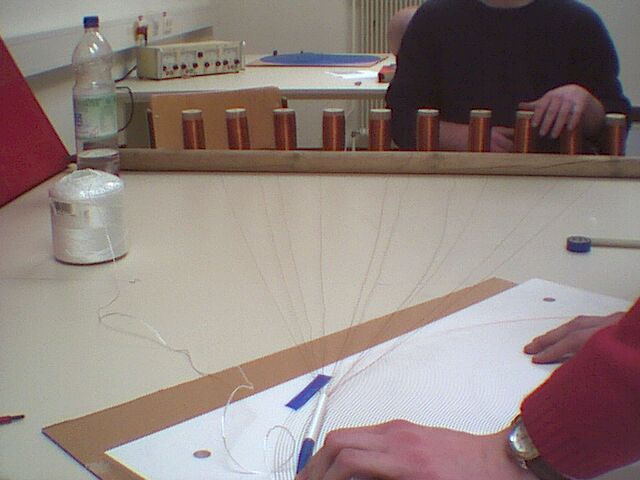

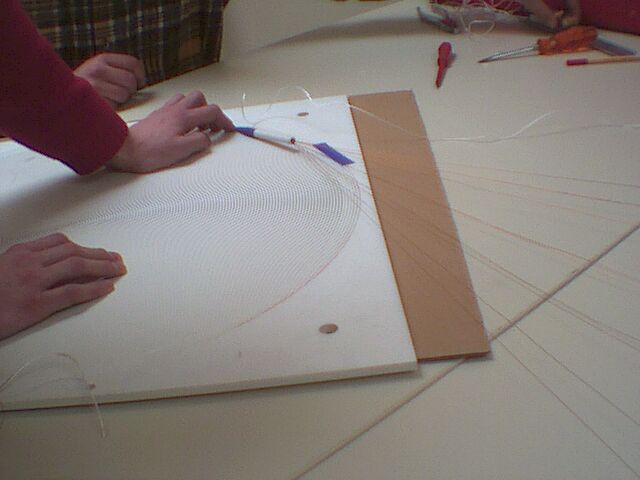

Hier die Technik, mit der wir diese gefrästen Spule verdrahteten: mit 10 kleinen Spulen wurde der Draht zusammengeführt und in die Nuten eingelegt. |
|
||
|
Die fertige Spule |

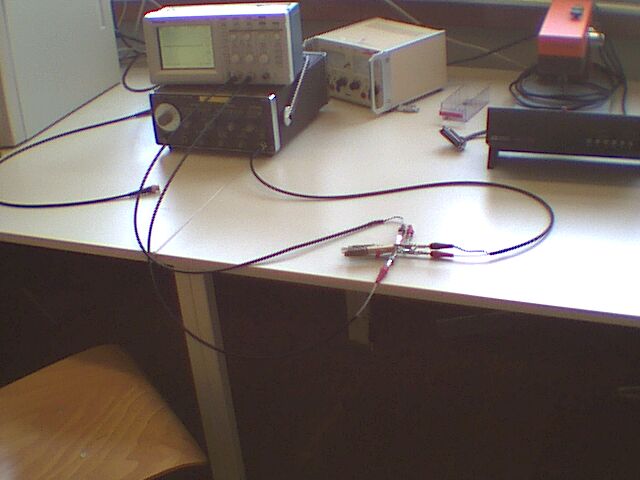

Messanordnung für das Ausmessen von |

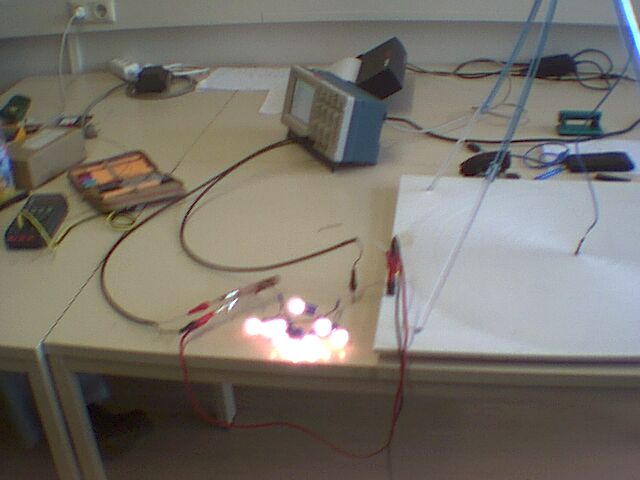

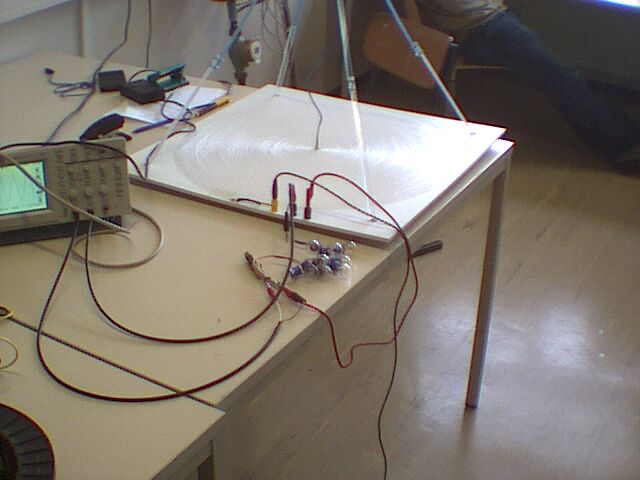

Versuchsaufbau mit den gefrästen Spulen und der Versuch der Leistungsmessung über Messwiderstand und Osziloskop. |
||
|
Detail der Anordnung |
Versuchsaufbau an der Senderseite: |

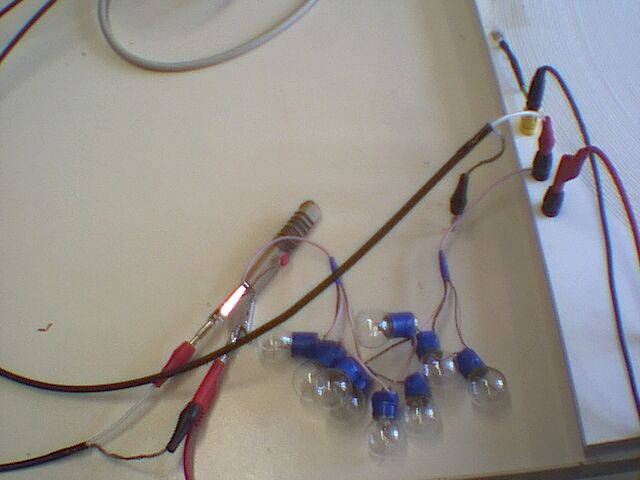

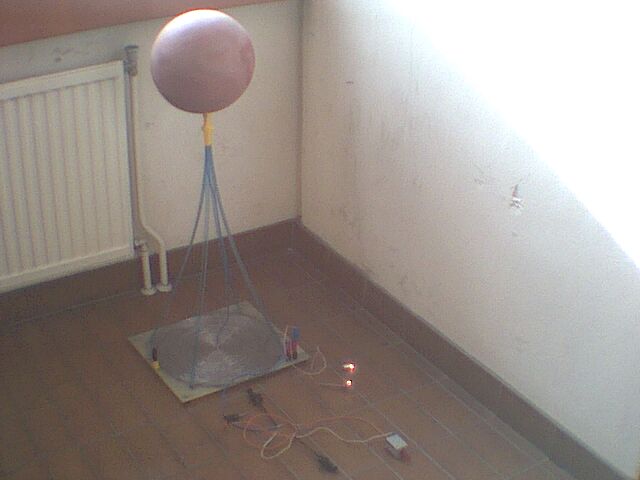

Übertragung: 9 Lämpchen (je 18W, 12V) leuchten stark! |
||
|

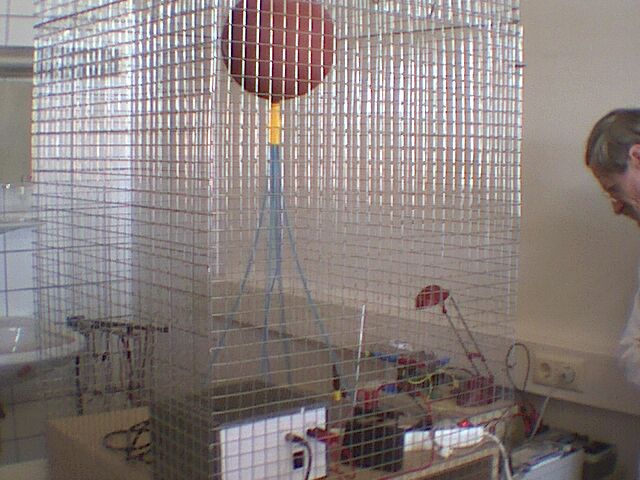

Der Sender im Faradaykäfig "eingesperrt" . |

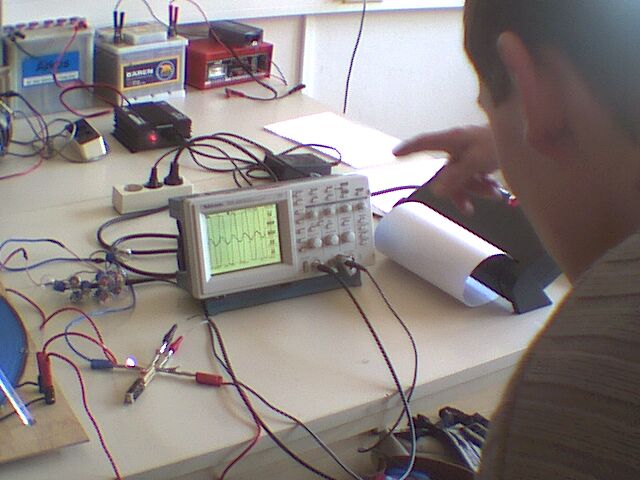

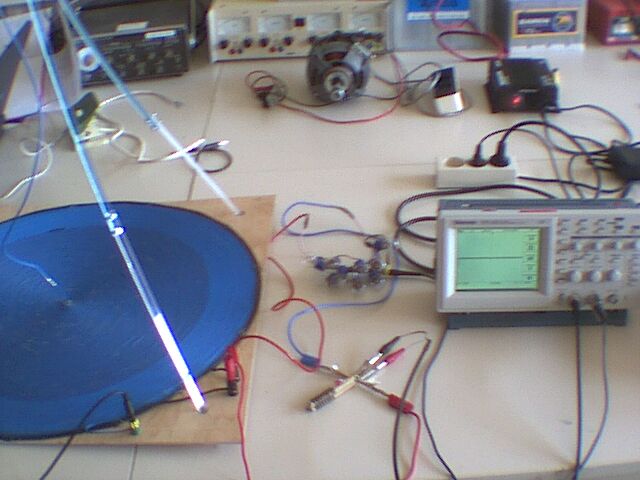

Erdfreie Messung: Die Versorgung der Messgeräte erfolgt durch Batterien und Wechselrichter (im Hintergrund) |
Während einer Messreihe |
||
|
Kugel vor ... |

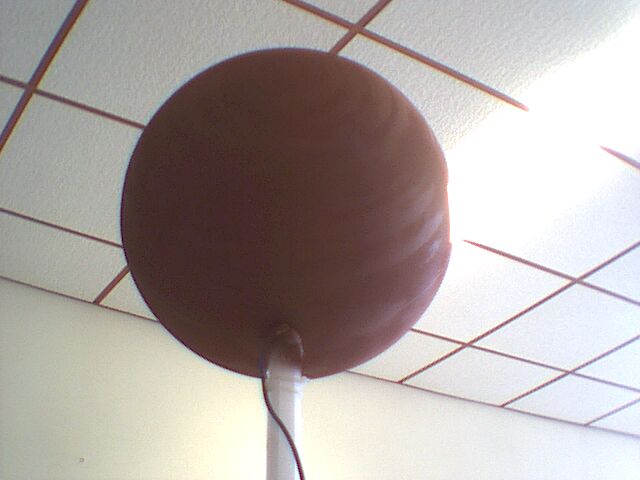

... und nach dem Besprühen mit Kupferleitlack |
Detailansicht der Kugel, bevor der Drahtanschluß mit einem Schrumpfschlauch fixiert wird. |
||
|

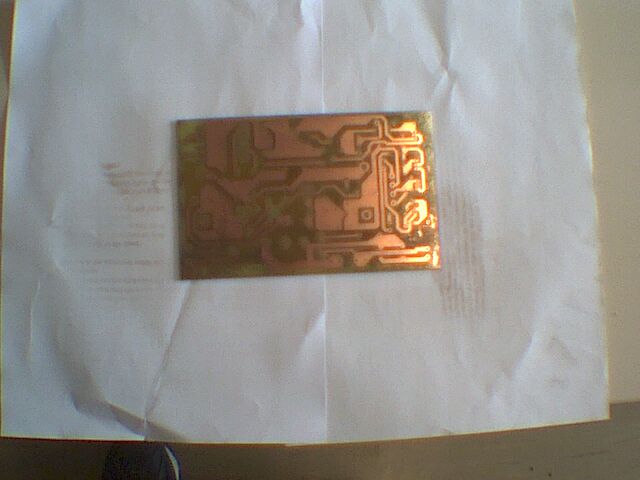

Platine der Verstärkerendstufe nach der Fertigung. |

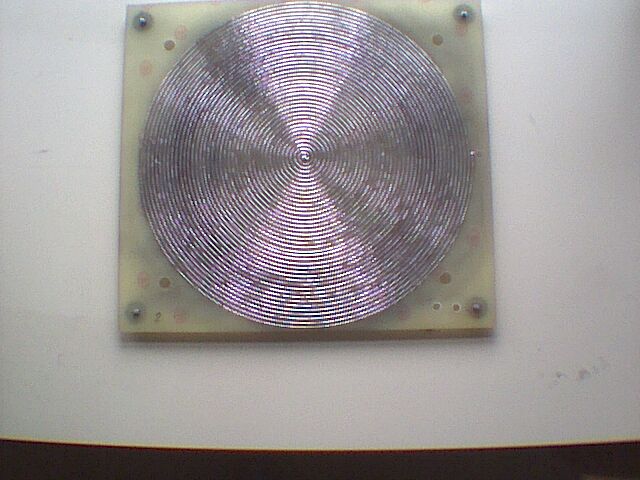

Die ersten geätzten Spulen oben ... |
... und unten. |
||
|
Übertragung mit Wasser als Teil der Erdungsleitung |

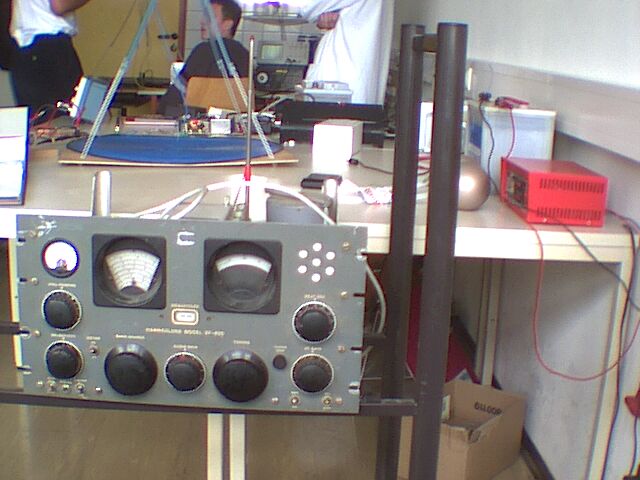

Ein amerikansicher Mittelwellenempfänger. Zur Verfügung gestellt von FOL Willmann. |

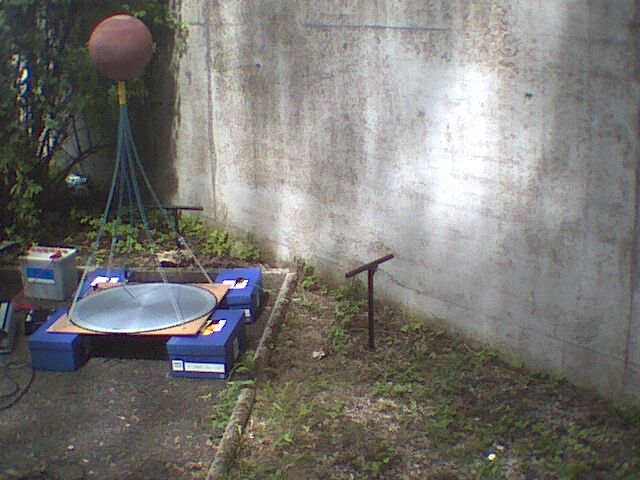

Versuch der Übertragung über Erde |
||
|

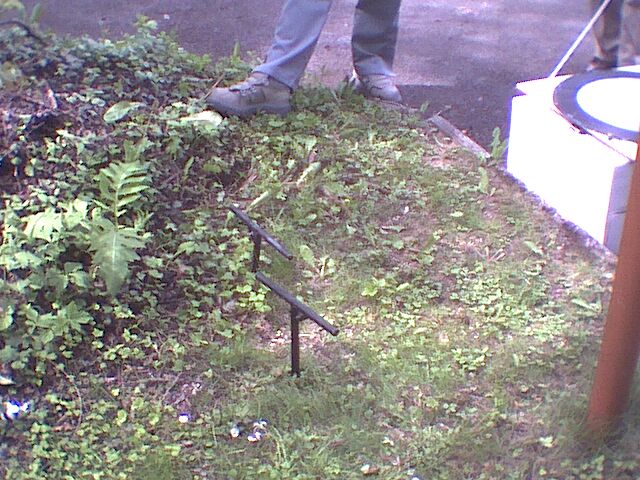

Zwei Spieße wurden parallel geschaltet, um den Erdungswiderstand zu verringern |

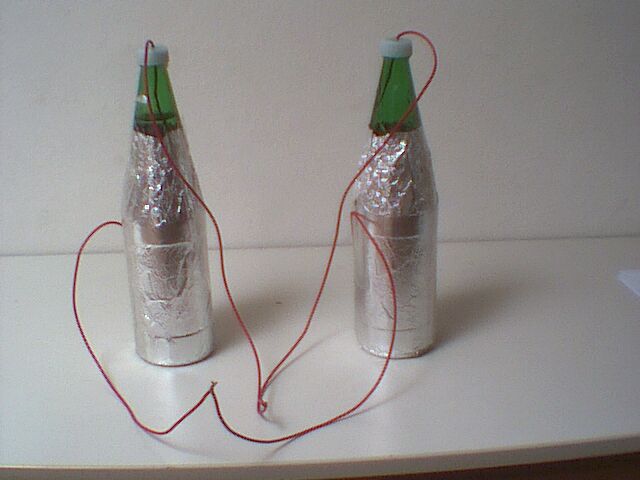

Flaschenkondensatoren für die Funkenstreckenversuche |

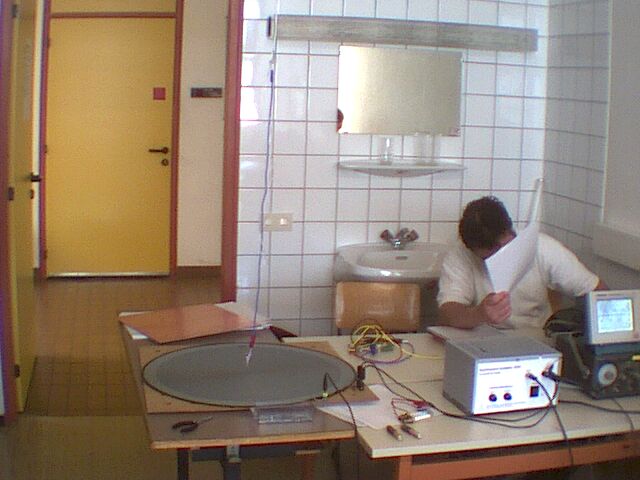

Ersetzen der Kugeln durch einen senkrechten Draht (Empfänger): Die Übertragung funktioniert. |
||
|
Sender ohne Kugel mit Draht |

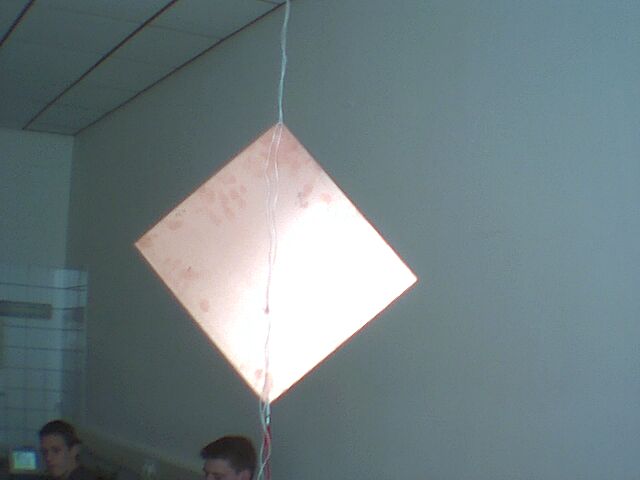

Ersetzen der Kugeln durch eine Platine |

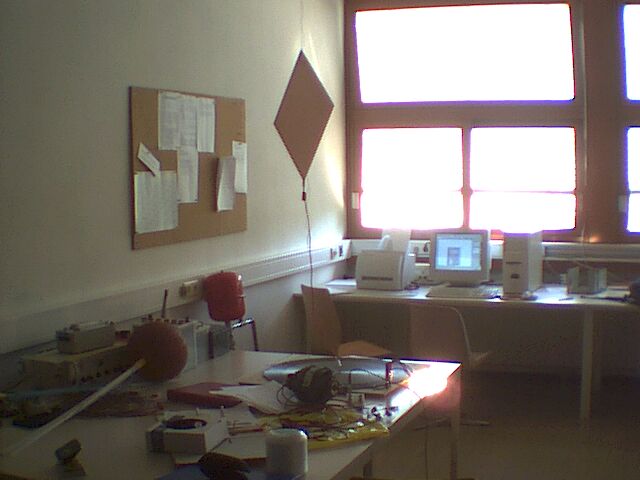

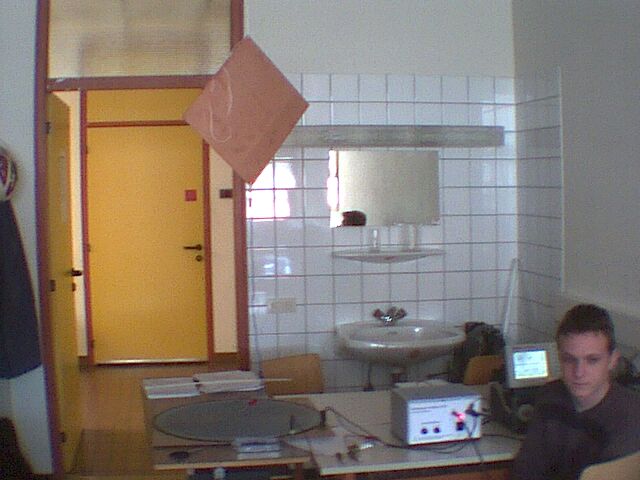

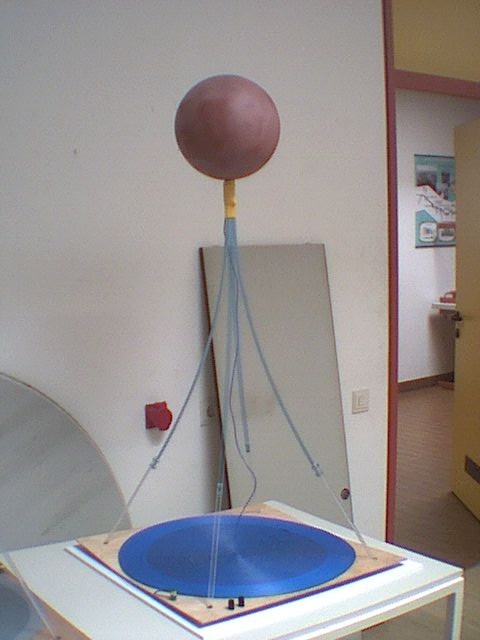

Der Sender mit Platine als Elektrode |
||
|
Auch hier funktioniert die Übertragung. |

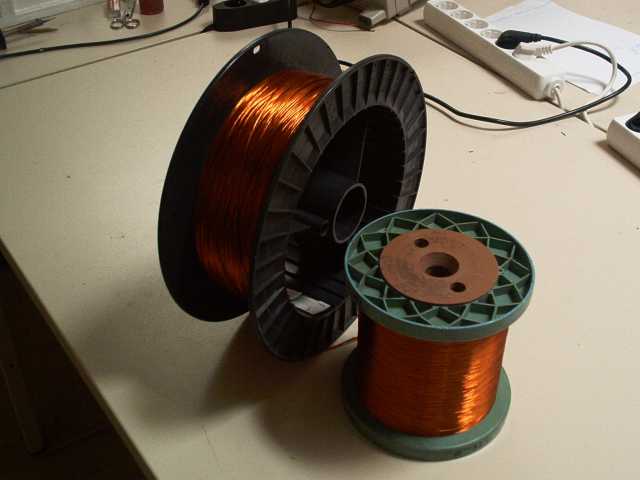

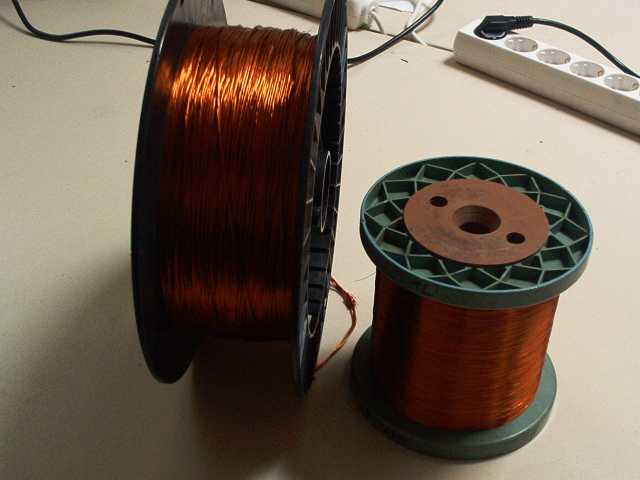

Die selbsthergestellte HF-Litze |
|
||
|
Rubrik "Bilder" wird ständig ausgebaut...
|
||||
