Hoy día, para cualquier tipo de circuito que necesitemos, es muy probable que podamos encontrar algún modelo de circuito integrado que realice la misma función o parte de ella. Así, ya hemos visto que podemos encontrar osciladores, multivibradores y reguladores de tensión, como el 723, que forman parte de la electrónica integrada.

Los diferentes modelos de los circuitos integrados son numerosísimos y, por ello, resulta algo complicado saber exactamente cuál de todos los que existen se acoplará mejor a nuestro diseño. Existen muchos catálogos de diferentes fabricantes, en los cuales suelen estar especificadas las aplicaciones de cada circuito integrado. Pero uno de los factores más importantes, que raramente viene reflejado en estos catálogos, es el tipo y cantidad de dispositivos externos que vamos a necesitar para realizar la función que deseemos con el circuito integrado. A pesar de todo ello, con un poco de experiencia en manejar estos catálogos seremos capaces de conseguir encontrar el circuito integrado que nos va a resultar más útil, bien para realizar la aplicación concreta que necesitemos o bien para facilitarla, realizando parte de las funciones que deseemos.

Como ya sabemos, el número de tipos diferentes de circuitos integrados es inmenso y resulta muy difícil conocerlos todos. Vamos a intentar conocer un poco más a fondo algunos de ellos. Al haber tantos tipos de circuitos integrados las clasificaciones que se pueden hacer de ellos también son numerosas. Una de estas clasificaciones divide a los c.i. en tres tipos: analógicos o lineales, digitales y c.i. de gran consumo (radio, TV, etc.). Los circuitos integrados lineales son aquellos que admiten para la entrada un rango de señales dentro del cual se pueden tomar infinitos valores válidos, al igual que sucede en la salida. Los circuitos integrados digitales, como veremos más adelante, sólo admiten un conjunto finito de valores de entrada, siendo normalmente "dos" los elementos de dicho conjunto. Los circuitos lineales tienen que cumplir bastantes condiciones, a veces es necesario diseñar uno de estos circuitos sabiendo de antemano la función que va a desempeñar; aunque este tipo de fabricación resulta muy cara y, como ya vimos, al hacer muchos circuitos en serie el precio se abarata mucho. Por esta razón, normalmente se fabrican circuitos integrados muy versátiles de forma que un solo c.i. pueda ser empleado para realizar diferentes tipos de funciones.

Un circuito integrado muy extendido es el VCO. Se trata de un generador de funciones de precisión. VCO son las siglas, en inglés, de este circuito integrado, que significan: voltage controlled oscilator. Un circuito integrado ICL8038 es un generador de funciones con el cual podemos generar señales con una gran exactitud y pueden ser formas sinusoidales, cuadradas, triangulares, dientes de sierra e impulsos. Para todo ello sólo se necesita el circuito integrado nombrado anteriormente y muy pocos componentes externos. Una aplicación muy importante de los VCO es su utilización en sintetizadores. Los VCO son el núcleo de un sintetizador. La estabilidad de todo el instrumento va a depender de las prestaciones del VCO. Entre las principales características de un VCO se encuentra la de poder seleccionar externamente la frecuencia en la que vamos a trabajar, pudiendo obtener un amplio margen de frecuencias útiles entre 0,001 Hz y 300 Hz. Esta selección se puede efectuar mediante resistencias y condensadores.

También podemos modular la frecuencia y el barrido con una tensión externa. Los VCO tienen un amplio margen de temperaturas para las que se consigue una salida estable. Si los conectamos con un PLL todavía se puede reducir más la deriva en temperatura. Otra característica importante es que con un VCO podemos obtener simultáneamente en la salida señales tipo seno, triangular y coseno. Si la salida es sinusoidal se produce una distorsión baja y normalmente la tensión que se obtiene a la salida es elevada. Además de todas estas cualidades, su manejo es bastante fácil y podemos conseguir que funcione perfectamente con unos pocos componentes externos.

El XR2206 es también un generador de funciones integrado. Con él podemos obtener a la salida una señal sinusoidal, cuadrada, triangular, del tipo diente de sierra o un tren de pulsos. Es bastante estable frente a las variaciones de temperatura y tiene una gran precisión. En estos circuitos, al igual que en los VCO, tenemos un amplio margen de frecuencias válidas, que va desde 0,01 Hz a más de 1 MHz y puede ajustarse externamente. Es posible, asimismo, modular la señal de salida en amplitud o frecuencia usando una tensión exterior. Este circuito integrado es bastante utilizado para comunicaciones e instrumentación, y, cuando necesitamos un tono sinusoidal modulado en FM o AM, también se utiliza. Podemos desplazar la frecuencia de oscilación usando una tensión de control exterior. Al hacer esto vamos a introducir un pequeño factor de distorsión pero que va a ser tan pequeño que nos merece la pena esta pequeña desventaja frente a los beneficios que produce. Estos circuitos integrados están formados por cuatro bloques: un VCO (oscilador controlado por tensión), un multiplicador analógico y configurador de onda, un amplificador de ganancia y un conjunto de interruptores de corriente. Las principales características de estos c.i. son su baja distorsión de la señal y una excelente estabilidad. Como ya hemos visto, también tienen un amplio desplazamiento de frecuencia, baja sensibilidad frente a variaciones en la alimentación y un alto margen de tensión de alimentación. Suelen ser usados como generadores de ondas sinusoidales, cuadradas, triangulares, etc. Generadores de AM y FM, generadores de tono, convertidores de tensión a frecuencia, etcétera.

Ya sabemos que con un amplificador operacional unido a unos dispositivos externos, resistencias en su mayoría, podíamos construir un comparador de tensiones. También tenemos una serie de circuitos integrados, los LM710, que son comparadores de tensión de alta velocidad. Se han diseñado para ser utilizados en sensores digitales de precisión y también para reemplazar a los amplificadores operacionales que realizaban la función de comparar tensiones cuando necesitemos una alta velocidad de respuesta. Esta familia dispone de una entrada diferencia y tiene unos niveles de saturación que los hacen compatibles con la gran mayoría de las familias lógicas. Es un circuito integrado bastante estable frente a los cambios de temperatura. Está formado por un chip de silicio dopado con oro, siendo este tipo de dopaje el que hace que estos circuitos sean mucho más rápidos que los amplificadores operacionales. Además, no se pueden comparar las grandes ventajas que tienen los circuitos integrados debido a sus mínimas dimensiones y capacidad del cableado con las de los circuitos discretos que realizan la misma función. Entre las aplicaciones de los LM710 cabe destacar las siguientes: se pueden usar como moduladores del ancho de pulsos, comparadores de tensiones, convertidores A/D de alta velocidad y sensores de funcionamiento en equipos automáticos de medida. También hay algunas aplicaciones para estos circuitos integrados dentro de los sistemas digitales. Debido a su bajo coste suelen ser bastante utilizados.

El nombre de PLL viene de las siglas de su denominación en inglés, Phase Locked Loop. Al hablar de un PLL nos estamos refiriendo a un circuito realimentado. Cuando hablamos del lazo del PLL debemos pensar que éste se comporta como cualquier servo o sistema de retroalimentación de lazo cerrado. El lazo está formado por un filtro, un detector de fase y un VCO. Dentro de un PLL también vamos a encontrar dos divisores, que suelen ser muy necesarios. Por ejemplo, podemos usar el PLL en un sistema de comunicación de datos para obtener un reloj estable y libre de fluctuaciones a partir de una entrada muy fluctuante. Si tenemos una variación cuya amplitud es muy grande, va a ser necesario dividir el reloj de entrada para reducir la amplitud de dicha variación y que ésta sea menor que un intervalo de tiempo.

Otro ejemplo podría ser utilizar el PLL como sintetizador de frecuencia. Pero los divisores pueden traer algunos problemas, ya que si le introducimos un factor de división grande en el lazo de retroalimentación se puede reducir bastante la ganancia del lazo, y esto va a provocar un retroceso en la respuesta para cualquier cambio que se produzca en la entrada. Por lo tanto, los grandes divisores se deben evitar dentro del lazo de realimentación. Muchos de estos circuitos no tienen un comportamiento lineal debido a que la salida del detector de fase no es proporcional al error de fase y la frecuencia del VCO de salida tampoco guarda una relación lineal con el voltaje de control. Pero, en la mayoría de los casos, los PLL se comportan como un circuito lineal y así los vamos a ver.

Unos de los componentes más utilizados en los lazos de realimentación son los detectores de fase. Los detectores de fase, como su propio nombre indica, son capaces de determinar el desfase existente entre dos señales. Existe una gran variedad de ellos, de los que destacaremos los siguientes: detectores de fase muestreo y retención, detectores de fase de tipo discriminador, detectores de fase de tipo multiplicador y detectores de fase digitales. Dependiendo de la aplicación para la que vayamos a usar el PLL tendremos que ponerle un detector de fase u otro, ya que no hay uno que sea el mejor sino que depende del uso que le demos al circuito. Para elegir un detector u otro hay que tener en cuenta, principalmente, dos factores: el tipo de señal de entrada y el intervalo de error de fase de entrada en el cual la salida es lineal. Dependiendo del tipo de señal de entrada que le vamos a aplicar al PLL vamos a usar un tipo de detector de fase u otro ya que, por ejemplo, una entrada cosenoidal y una entrada digital requieren detectores de fase diferentes. Por otro parte, según sea el intervalo de error de fase de la entrada en el cual la salida es lineal también vamos a usar un detector de fase u otro. Cuanto más amplio sea dicho intervalo más útil va a ser el detector de fase para controlar el lazo y además el ruido va a afectar menos. Los detectores de fase de tipo multiplicador y los digitales son los que más se utilizan. Los primeros son útiles cuando la señal de entrada es de tipo cosenoidal y los segundos, como su nombre indica, son usados para señales de entrada de tipo digital.

Dentro del lazo de realimentación de un PLL aparte de un filtro y de un detector de fase se encuentra un VCO. Como ya sabemos, los VCO son osciladores controlados por voltaje. Hay varios tipos de VCO que se pueden usar en los PLL: osciladores de cristal, osciladores LC y multivibradores RC. Al igual que con los detectores de fase vamos a usar un VCO u otro dependiendo del tipo de aplicación que le vayamos a dar al PLL. Los dos factores que tenemos que analizar para elegir el tipo de VCO más adecuado son la estabilidad de fase y el intervalo de control. La frecuencia del VCO está sujeta a la señal de entrada, pero la relación de fase de salida del oscilador con la entrada va a depender de la frecuencia natural del oscilador. Por lo tanto, va a influir mucho el tipo de VCO que pongamos. La frecuencia natural de oscilación va a variar con la temperatura, el tiempo y el ruido de la entrada, produciéndose un cambio en la fase de salida que si es muy grande puede llegar a perderse la sujeción. Por lo tanto, para tener una buena estabilidad, la frecuencia del VCO debe ser lo menos variable posible frente a la temperatura, tiempo y ruido. Por otro lado, es conveniente que el VCO esté relacionado en un rango de frecuencias lo más grande posible, debido a que cuanto mayor sea el intervalo de control resulta más fácil para el lazo mantener dicho control.

Estos dos factores no se pueden conseguir a la vez, es decir, tenemos que tener un compromiso para ver que precisamos más en cada aplicación debido a que si el intervalo de control es muy grande, la estabilidad de la fase frente al ruido y los cambios de temperatura va a ser bastante mala, y, al revés, si tenemos una estabilidad muy buena el intervalo de control será pequeño. Los osciladores de cristal son los más estables pero su intervalo de control resulta bastante pequeño. Son usados en los sintetizadores de frecuencia y en los sincronizadores de reloj. Sin embargo los multivibradores RC tienen un intervalo de control mucho más grande pero su estabilidad frente a los posibles cambios no es tan buena. Son utilizados como demoduladores de FM y decodificadores de tono.

Como ya hemos señalado, el ruido en la entrada de un PLL es un factor que, junto con la temperatura o el envejecimiento de los dispositivos, puede desestabilizar el circuito. Al hablar del ruido nos estamos refiriendo a señales no deseadas que se mezclan con la señal de entrada y pueden llegar a conseguir que no sepamos de qué tipo es la señal de entrada, o el tiempo de duración. Una característica muy importante en los PLL es el ancho de banda del ruido. Según la aplicación para la que vayamos a usar el PLL tenemos que decidir el ancho de banda de ruido.

Normalmente tenemos dos tipos de PLL, unos de seguimiento de portadora y otros de seguimiento de modulación. Con los primeros podemos recobrar, por ejemplo, el reloj de la señal de entrada. Este reloj debe tener una modulación en frecuencia o en fase o una cantidad considerable de ruido y debido a esto debe tener una banda pasante lo más estrecha posible. Los otros tipos de PLL son los de seguimiento de modulación: trabajan como discriminadores, la salida del filtro debe reproducir el espectro de la banda base y la modulación en frecuencia o en fase. En este segundo caso, el ancho de banda del lazo debe ser más ancho que la mayor frecuencia moduladora. Un factor importante dentro del tratamiento del ruido es el umbral de ruido en los PLL. Hemos supuesto que, a pesar de tener ruido en la entrada, el lazo sigue "sujeto" y esto no es cierto del todo. Si ese ruido supera un cierto valor, denominado umbral de ruido, el lazo va a comenzar a perder ciclos y puede llegar a perder "la sujeción" pasando a no comportarse linealmente. El umbral de ruido de un PLL depende de la estructura de su lazo, más concretamente del detector de fase y del filtro. Otro factor que también tenemos que tener en cuenta para el buen funcionamiento del lazo en presencia de ruido de entrada es el espectro de frecuencia. Si nos mantenemos dentro de un rango de frecuencias adecuado, el lazo tolerará bastante bien el ruido, pero si nos salimos de ese rango tendremos muchos más problemas.

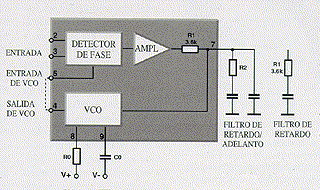

Un ejemplo de circuito integrado tipo PLL es el LM565. El lazo de realimentación de este PLL está formado por un VCO, un amplificador operacional que tiene una resistencia conectada a la salida y un detector de fase, que es de tipo multiplicador, como en la mayoría de los circuitos integrados monolíticos PLL. Al usar este tipo de detector de fase tenemos que asegurar que los notables cambios en la frecuencia de entrada no provoquen alteraciones muy grandes en la salida del detector. Este PLL puede tener varias aplicaciones, entre las que se encuentra su uso como seguidor de modulación.

Los PLL son muy utilizados dentro de la electrónica tanto analógica como digital. Entre sus aplicaciones más comunes se encuentran los sintetizadores de frecuencia, demoduladores de frecuencia y fase, moduladores de amplitud coherente, decodificadores de tono, sincronizadores de bits, etc. Los PLL son usados como sintetizadores de frecuencia en los sistemas de comunicación que necesitan frecuencias de portadora en intervalos discretos para espacios fijos entre canales, como, por ejemplo, la banda de canal UHF. El PLL que vamos a utilizar en este tipo de aplicaciones lleva un contador programable en el lazo de realimentación. Otra de las aplicaciones de los PLL son los decodificadores de tono que usan el principio de que si el ancho de banda del lazo de un PLL es pequeño sólo se podrá tener una indicación de sujeción si la frecuencia de entrada es muy próxima al centro de la frecuencia natural del VCO. Por lo tanto, para detectar un tono la frecuencia central del VCO debe estar ajustada a dicho tono, por lo que vamos a necesitar un PLL para cada uno de los tonos que queramos detectar. Otro tipo de aplicación consiste en obtener una señal demodulada partiendo de una modulada.
