Dr Bui Binh Tho
Le pancreas est situe au carrefour de
hepato-bilio-pancreatique que sa pathologie est frequemment
, tres variee et par sa topographie est en profonde
dans la retroperitoine , le pancreas est un organe a
difficilement à explorer en imagerie radiologique ,Les
trois grandes modalites d'imagerie principale pour explorerle pancreas sont
l'echographie , la tomodensitometrie( TDM ) , et la
resonance magnetique ( IRM ) .et sa pathologie
radiologique se base sur les chapitres suivants
: rappel anatomique du pancreas , les techniques radiologiques
du pancreas , image
radiologique normale du pancreas ( radio-anatomie du
pancreas ) et sa pathologie radiologique .
Rappel anatomique du pancreas
Le pancreas se situe fixe , en profondre
retroperitoine de l'abdomen en avant des gros vaisseaux et
s'allonge en un axe oblique en haut , a gauche au hile
splenique .Sa tete est en concave et recouvre entre 12 eme
vertebre thoracique a la 3eme vertebre lombaire . En
classiquement il en segmente en 4 parties : la tete ,
l'ishme , le corp et la queue .
|
Figure 01 |
|
|
- La tete , partie la plus large ,
situe a interieure du cadre duodenale , en
limite en haut par pedicule hepatique , a
droite par le duodenum et a gauche par les
vaisseaux mesenterique . Le crochet ( petite
pancreas de winslow) est un prolongement de
la tete a sa partie inferieure |
|
|
- L'ishme : situe
avant de flexus mesenterico-porte et se
projette legerement a droite de la ligne
mediane . . |
|
|
- Le corps est oblique a gauche ,
en arriere et vers le haut , aplati
antero-posterieure . |
|
|
- La queue en direction vers le
hile de la rate et en croissement du bord
superieure par artere splenique |
|
|
Generalement le pancreas est un glande mixte ( endocrine
et exocrine ) . Les secretions exocrines du pancreas :
secretion la bicabonate et les enzymes pancreatique
collecte et secrete par le canal pancreatique principale (
canal de Wirsung ) sa calibre est pres de 3mm , il se
rejoindre avec canal choledoque a partie inferieure et
collecte dans une ampoule hepato-pancreatique ( ampoule de
Water ) ce qui situe a l'inferieure de D2 ( grand caroncule)
. . La deuxieme est le canal pancereatique asscessoire de
Santorini derive du pancreas dorsal et draine au bord
l'interne de la partie superieure du D2 ( papille accessoire
ou petit caroncule ) . La situation du canal Wirsung et
canal Santorini est un peu varie en troi type
|

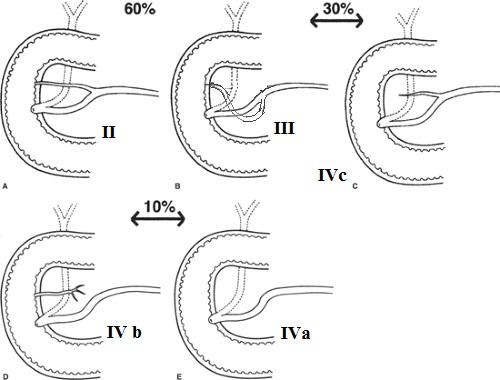

Type I : C'est la disposition
canalaire embryonaire |
Type II : presente une
disposition classique ( 60%) |
Type III : Il y avait une anse du
canal Wirsung a la papille mineur |
Type IV a,b,c : En presence un
canal accessoire oblitere au niveau de la
papille mineur , ou en jonction avec le
canal principale |
|
|
|
|
La situation du canal choledoque dans
ampoule Water , generalement peu en divise en troi type .

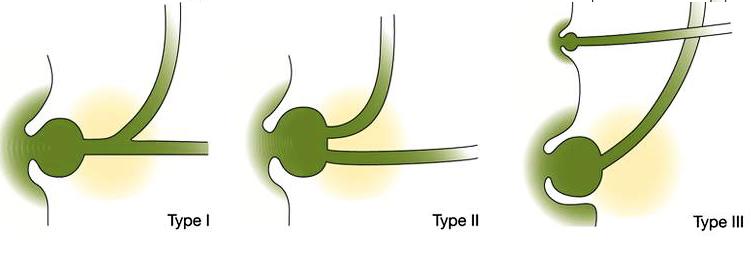

Type I , C'est abouchement du canal choledoque dans ampoule
hepato-pancreatique ( ampoule water) par un abouchement
commune a incidence 85,5% des cas . Type II ( 5,5% des cas )
c'est abouchement separe de ces deux canaux dans la papille
duodenal majeure . Type III a incidence de 9% des cas :
c'est le conduit pancreatique principale s'abouche au niveau
de la papille duodenale mineure et le canal choledoque en
accessoire avec un autre conduit abouche dans la papille
majeure .
|
|
|
|
|
|
Vascularisation du pancreas : La vascularisation
du pancreas est en triple provenir de artere gastroduodenale
AGD , artere mesenterique superieure AMS et artere splenique
. On en divisie en deux reseaux principale :
la vascularisation cephalique
comporte des arcade pancreatico -duodenale anterieure et
posterieure , branche des 4 arteres pancreatico-duodenale (
ADP ) figure 01 . La
vascularisation corporeocaudale s'effectue par
artere splenique penetre dans la parenchyme du pancreas et
anastomose avec artere pancreatique inferieure une branche
de artere mesenterique superieure . Le retour veineuse
cephalique est assure par 4 veine pancreatico duodenale (VPD
) et sa branche postero-superieure abouchement direct au
bord droit de la veine porte . La VPD antero -superieure
abouche dans le tronc veineuse gastrocolique de Henle.
Drainage lymphatique et innervation du
pancreas :
Techniques radiologiques du
pancreas et images radiologique normale du pancreas :
Generalement technique radiologique du foie se base sur :
-
Le cliche de ASP
et les examens de opacification
digestive ; Sont des techniques le plus interet
dans le bilan de la pathologie pancreatique : Le cliche de
face ASP peu se donne des image de calcification dans les
pacreatites chroniques calcifiantes .
|
|
|
|
|
|
Le cliche de face seul peut
declenche des calcification du pancreas dans les
pancreatite chronique ou des tumeurs pancreatiques
|
|

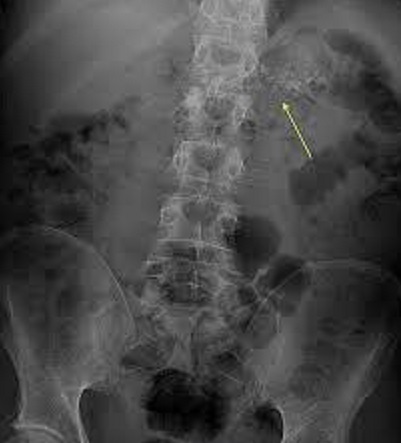

Une meme cas de pancreatite chonique . On
peut en voyant des nodule de calcifie du queue du
pancreas ( fleche rouge ) . |
|
-
L'Echographie : Les sondes
echographiques abdominal type concave et de
large bande ( 2 -5 MHz ) seront utilisee chez les enfants et
les maigres . La reglage de la position du focale permet
explore des lesions de profondes et des glandes
retroperitoines et les etude du pancreas se fait en
decubitus dorsal . Le remplissage de l'estomas a l'eau se donne une
fenetre ascoustique pour etudie le corp et du queue de
pancreas .Le coupe echographique abdominale se realise sur
les plans de coupe transvesale, sagitale et longitudiale
. La voie trans - splenique en decubitus latertal gauche est
en servent pour explorer la queue du pancreas . Le Doppler
permet de etudie les vaisseaux peripancreatique en dirigent
de diagnostique vers un pathologie maligne du pancreas ..
L'injection de produit de contrast ultrasonore ( Sonorvue@)
permet de etudie le temps reelle et la region de
rehaussement du pancreas.
|
|
|
|
|
|

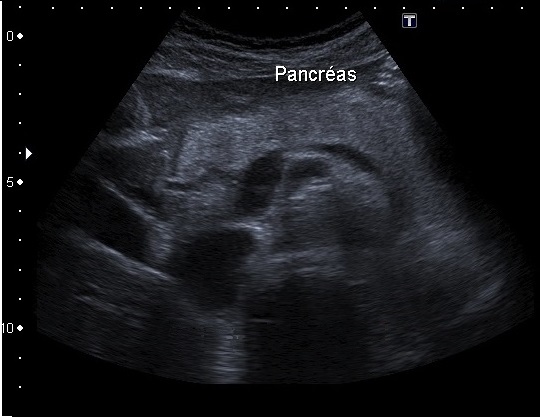

Image echographique du
pancreas en coupe sagitale ( fleche ) . Image du
\pancreas est un peu hyperechogene que le foie ,

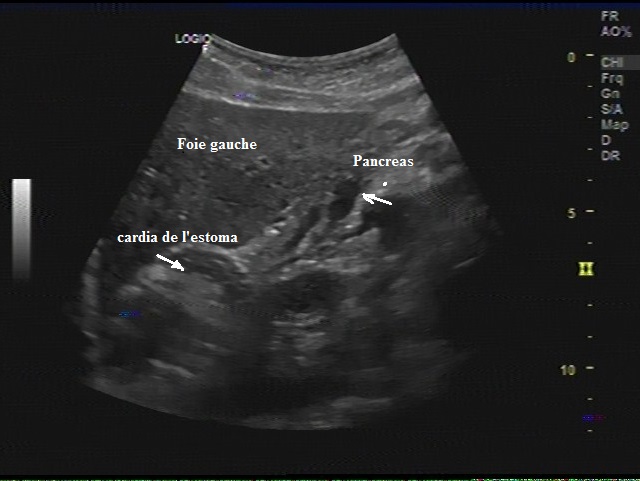

homogene situe a inferieure du foie gauche en avant
le cardia de l'estoma |
|

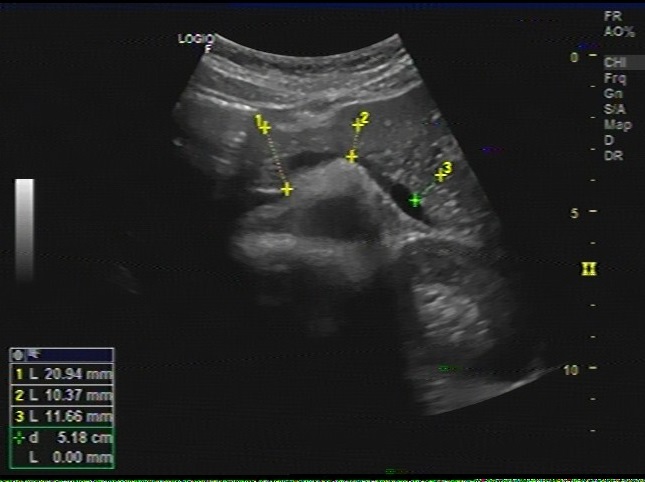

Le pancreas en coupe transverse de
l'abdomen. L.examene se realise a jeune pour diminue
de l'interposition aerique digestives . Et
remplisage de l.estoma par l'eau peut fournie une
fenetre ascoustique pour etudie le corp et le queue
|
|
|
|
|
|
|
|
Meme cas en coupe oblique
reference . Pancreas est hyper ascoustique
que le foie et se voyait tres nette sur ce coupe |
|
Technique de Doppler permet etudie des
vaisseaux peripancreatique . Elle est necessite et
suffisant de donne une diagnostic digirable et le
bilan de l'extension dans la pathologie
tumorale |
|
- La TDM
. La developpe des appareil a multidetecteur
permet de realise des coupes inframillimetrique du
parenchyme , des canneaux biliopancreatique et des vaisseaux
. L'exploration pancreatique complete doit comporter
:
-
En
association avec ingestion de l’eau un contrast negative
ou une contrast positive comme barite , iode on
peut en recherche des
calcifications pancreatique ou des saignements
-
Une serie
d'expose n'a pas de produit de contrast iode pour explorer des
calcifications et d’hemorragie .
-
Injection de
produit de contrast iode au temps arteriel pancreatique
,( 40-45 s apres injection )c’est le temp maximal de
rehaussement parenchyme pancreatique pour explorer des
tumeurs ou des kystes du pancreas ou au temps veineuse (
70 s apres injection ) pour verifie le temps de
evacuation veineuse du pancreas .
-
La recontruction
tridimensionelle de la TDM est le plus utilise pour
explorer le pancreas , ce qui donne des images de la
lesion sur le trois plan : frontal , sagital , en coupe
axiale ou en oblique droit et gauche . Avec mode . La methode MinIP (
Minimun intensity projection )peut en service pour
receuillir de image perfectionellement
|
|
|
|
|
|
Image radiologique normale du

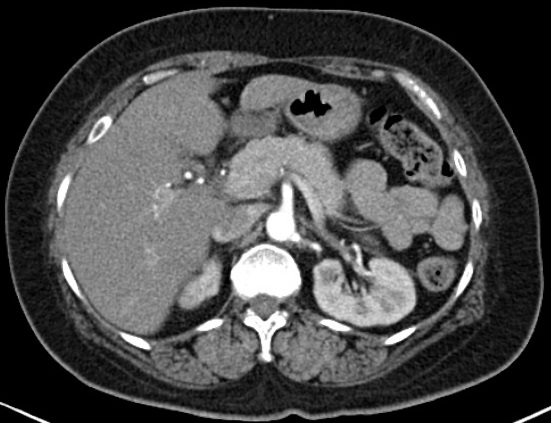

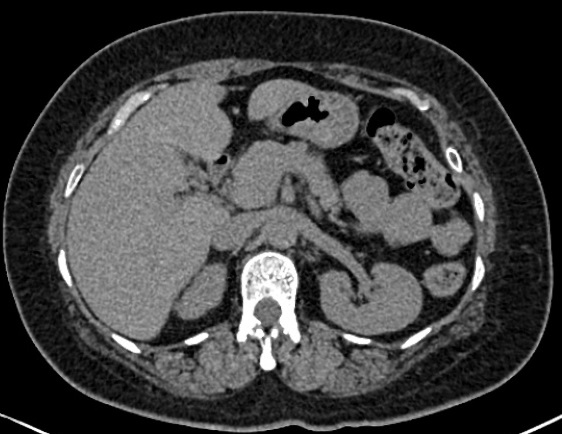

pancreas en coupe TDM axiale .: Pancreas dans ce cas
est en meme densite des muscles et du
foie |
|
Une injection de produit de contrast iode
au temps arteriele pancreatique ( 40-45s apres
injection ) se donne de image de rehaussement maxima
du parenchyme pancreatique . A ce temps le panreas
est hyperdense que le foie et les autres organes |
|
|
|
|
|
|
|
Au temps
veineuse du pancreas ( 70s apres injection de
contrast ) Veine cave inferieure est hyperdense , le
foie est augemente de densite et le pancreas
est diminue progressivement sa densite ( temps de
evacuation veineuse du pancreas ) |
|
La recontruction logictielle
en 3D des coupes TDM peut se donne des images tres
nette et interescence du pancreas , et avec
mode MIP (maximum intensity projection) des
vaisseaux panceatiques se recontructional tres
nette avec de tout sa information . Image au dessus
des artere gastroduodenal et artere splenique et ses
branches apres recontructional 3D en vue de
face phase arteriele |
|
|
|
|
|
|
|
Images des veines
mesenterique , veine porte et veine splenique apres
recontructionale en 3D de phase veineuse a mode MIP
vue en oblique anterieue droit ( OAD ) |
|
Image de recontructional en 3D a mode
MinIP ( Minimun itensity projection ) . se donne de
image du pancreas , duodenum , canal
biliopancreatique canal de Wirshunt , canal
choledoque... |
|
-La IRM : Methode le plus frequemment d’utilise pour
etudie le pancreas et se donne des images de la glande
pancreatique en bonne definition . L’examen doit
realise a jeune afin de diminue de artefact des mouvements
peristaltismes gastroduodenal et la technique Wirsungo- IRM
est la metho d’utilise pour obtenir de qualite de image
optimale du canal de Wirsung et de voie biliaire ( canalaire
bilio-pancreatique ) . Ce.examen est realisee seul sur une
machine de haut champ plus de ( >;)1,5 Tesla et coupe
fine de 2mm .On peut ainsi en realise une technique dite
angiographique par injection de gadolinium intraveineuse ,
ce qui fournie une imagerie vasculaire donc la qualite est
egale de l'angiographie conventionelle
-
Les sequences de
image en ponderation T1 sont fondamentales et
frequemment utilise pour explorer le parenchyme

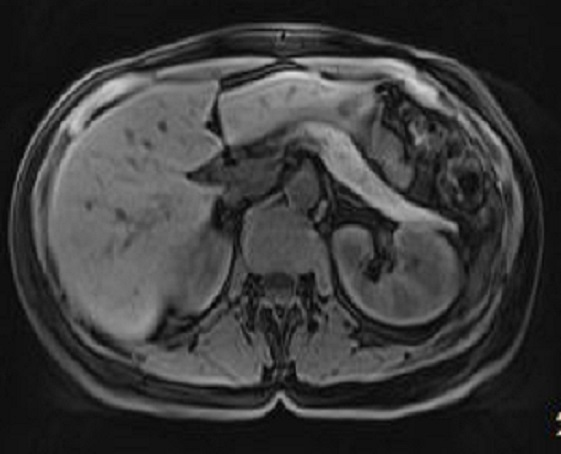

pancreatique . En ponderation T1 sur les sequences de
saturation de graisse ( FAT SAT ) le parenchyme pancreatique dans T1
apparait homogene et hyperintense que les autres organes
de l’abdomen ce qui entoure de graisse et hypointense .
De meme que ces sequences sont frequemment utilise pour deceler un
foyer de pancreatite focale ou des autres lesions
pancreatiques qui sont moins intense que le pancreas
normale , comme adenocarcinome …
-
Les sequences de
image en ponderation T2 sont moins utilise dans IRM
pancreatique parce que le signal pancreatique
glandulaire est tres varie parfoi hypo-intense que le
foie ou tres eleve proche de la graisse et les
lesions tumorales du pancreas sont moins contrastees
-
L’injection de
chelates de gadolium est necessite de explorer le temps
de rehaussement parenchymateuse tres precoce ( 15-25 sec
apres l’injection ) et temps de evacuation de pancreas.
-

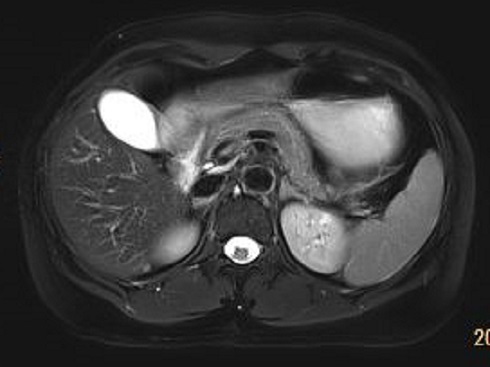

La technique CPRM
( Cholangio-Wirsungo-IRM ) est realise en coupe axiale et coronale fine de 3 – 5mm
et les caneaux pancreatiques , les voies biliaires ,
canal choledoque , voie biliaire et le liquide digestif
sont clairement detecte Normalement le canal Wirshung
est [mesure de 1-2mm et. parfaitement visible sur CPRM .
Le canal Santorini tres fine et souvent visible au
niveau de la portion terminale .
-
La technique CPRM peut
en complete avec test de secretine pour detecte la
stenose irregualite du canal pancreatique dans les cas
pancreatites chroniques ou dysfontionnement de la papile
mineur duodenale
|
|
|
|
|
|
Les images de IRM en
ponderation T1 sont fondamentation de explore le
pancreas . Sur les sequences de saturation de
graisse ( FAT SAT ) le pancreas est hyperintense que
les autres organes de l'abdomen ( voie image)
|
|
Image IRM en coupe axiale en ponderation
sur T2 : La vesicule biliaire et des voies biliaire
intrahepatique est tres hyperintense .
Le pancreas est moin intense que la rate |
|
|
|
|
|
|
|
Meme cas en coupe coronal .
La vesicule biliaire et des voies biliaire s spnt
tres hyperintence |
|
Cholangiowirsungo-IRM c.est
technique de etre complete des sequences tres
fortement ponderees en T2 , ce qui donne une
rendement de tres forte hyperintense des structure
liquidienne statique ou ecoule lente . Par cela
image des voies biliaires et du canal de Wirsung ,
canal Santorinie sont perfectement recontructional |
|
|
|
|
|
|
Dr Bui Binh Tho
Page :
1
/
2
/
3
/
4
/
5
/
6
/7/
8/
9
/
10
/11/
12 /
13 A
suivre
<<
PREVIOUS
<<
>> NEXT >>
,
|
|
